КВНГ-12 (426) Каток водоналивной гидрофицированный

Получить консультацию по товару:
Возможна рассрочка
Бесплатная
доставка
Монтаж
оборудования
Сервис

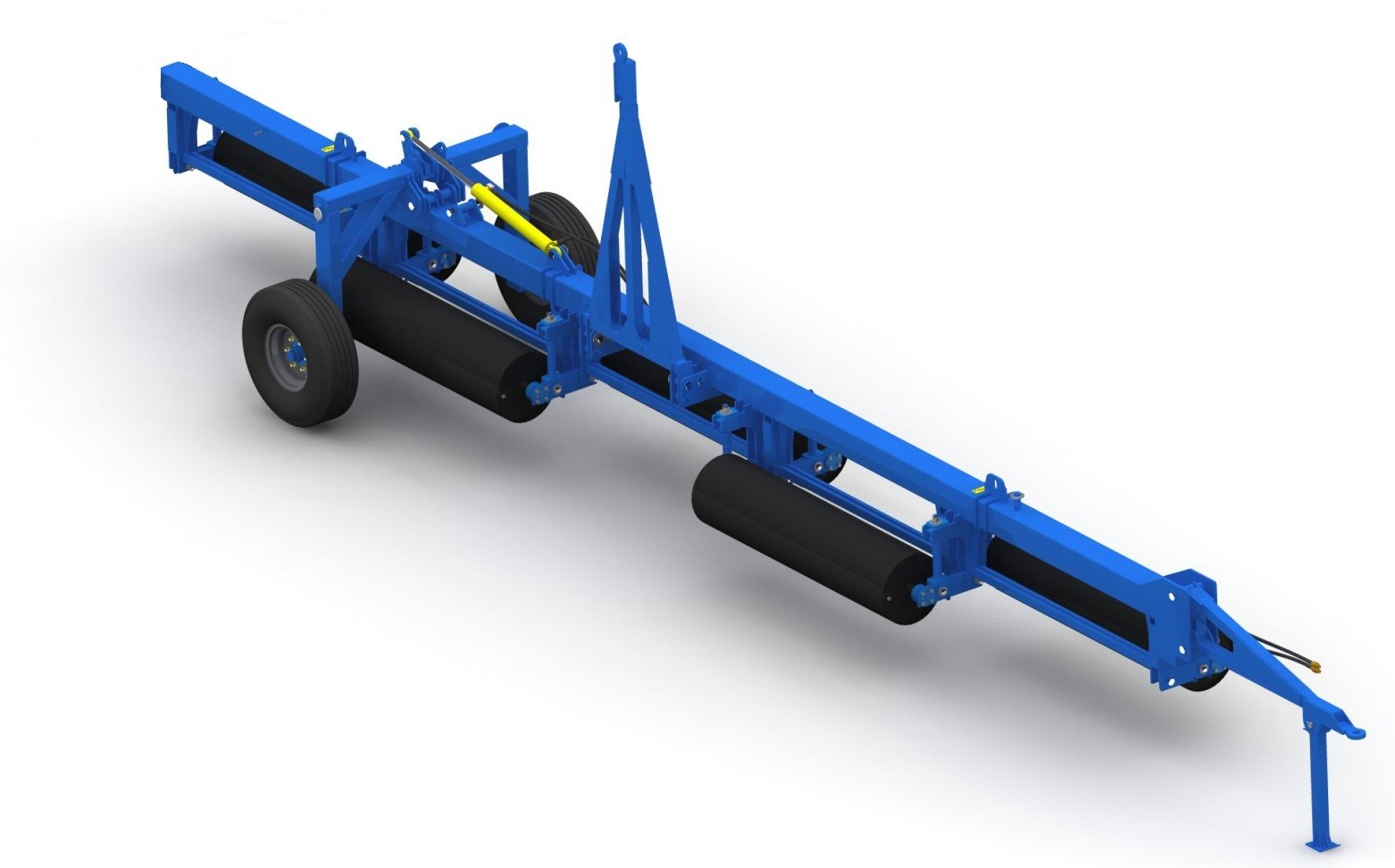

  Основным элементом катка является шарнирная рама, на которой закреплены рабочие органы. Рама катка изготовлена из сечения трубы 180х180х10, сталь 09Г2С. На конечностях вала рабочего органа установлены подшипниковые (FKL 210 серия thb) опоры с кронштейнами крепления к раме. Каждый рабочий орган закрепляется на индивидуальной секции рамы. Рабочий орган КВНГ-12 представляет собой цилиндрическую бочку, толщиной 4мм, которая при работе заполняется водой для утяжеления конструкции, что позволяет более качественно уплотнять почву. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом.

Для опрокидывания катка при переводе его в рабочее или транспортное положение служит гидроцилиндр марки ГЦ80.40.630.930.00. 40.. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят!


Тип   Полуприцепной
Агрегатируется с трактором класса   от 2,0 до 3,0 (125-200 л.с.)
Масса катка конструктивная, кг (не более), ±10%   3130
Масса катка с водой, кг (не более)   5135
Дорожный просвет, мм (не менее)   370
Рабочая скорость, км/ч   До 10
Транспортная скорость, не более, км/ч   10
Габариты катка в рабочем положении, мм
-длина, ±100   4055
-ширина, ±70   12340
-высота, ±50   1015
Габариты катка в транспортном положении, мм
-длина, ±100   8510
-ширина, ±70   2340
-высота, ±50   1645
Ширина захвата в рабочем положении, не менее, м   12,0
Производительность за 1 час основного времени, га/ч   Не менее 12
Количество секций, шт   7
Ширина рабочих секций (большая), не менее, мм   2000
Ширина рабочих секций (малая), не менее, мм   1110
Перекрытие следа секций, мм   60±1%
Диаметр рабочего органа, мм   ∅426
Масса рабочего органа(большого): пустого/с водой (±3%), кг   204 | 530
Масса рабочего органа(малого): пустого/с водой(±3%), кг   118 | 305
Давление в шинах, МПа (атм)   0,3 (3,0)
Уплотнение почвы, г/см2   До 1,2
Крошение почвы, %   65
Размер комков почвы, см   2…..3
Гарантийный срок эксплуатации; месяцы*   12
Срок службы, лет   До 8

 Для транспортирования катка служат два колеса марки марки 400/60-15.3, установленных на раме. Колеса не менее важная часть катка, поэтому при выборе шин учитываем нагрузку, мощность, вес и другие характеристики. Шины для самоходной техники должны обеспечивать максимальное сцепление с почвой, оказывать минимальное давление и хорошо самоочищаться.

Разрешенная транспортная ширина катка, позволяет безопасно транспортировать его по дорогам общего пользования.
