Трансформатор напряжения НАМИТ-10-2 УХЛ2, 10кВ

Получить консультацию по товару:
Цену уточняйте
Бесплатная
доставка
Монтаж
оборудования
Сервис

Трансформатор напряжения антирезонансный типа «НАМИТ» является масштабным преобразователем, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор НАМИТ устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.


Характеристики

Значения

Номинальное напряжение обмоток, кВ:

- первичной (U1 ном)

6

10

- основной вторичной

0,1

- дополнительной вторичной

0,1/3

Номинальная мощность обмоток, В·А:

- основной вторичной (Sном) при симметричной нагрузке в классе точности:

- 0,2

75

-

- 0,5

150

200

- 1,0

300

- 3,0

600

- дополнительной вторичной

30

Предельная мощность вне класса точности, ВА:

- трансформатора

1000

- основной вторичной обмотки

900

- дополнительной вторичной обмотки

100

Коэффициент мощности нагрузки cosφ2

0,8

Условия применения трансформатора:

- величина питающего напряжения

80÷120% U1 ном

- частота переменного тока, Гц

50 ± 0,5

- мощность нагрузки при cosφ2 = 0,8

от 0,25 Sном до Sном

- температура окружающей среды

от -60°С до +55°С

- высота над уровнем моря

до 1000 м

Трансформатор напряжения НАМИТ, изготавливается в климатическом исполнении «УХЛ» и категории размещения «2» по ГОСТ 15150-69.



Трансформатор НАМИТ-10-2 представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:

1. ТНКИ — трансформатор напряжения контроля изоляции, трёхобмоточный, первичные обмотки которого включены по схеме «звезда», предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.

2. ТНП — трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка замкнута. Трансформатор предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях.

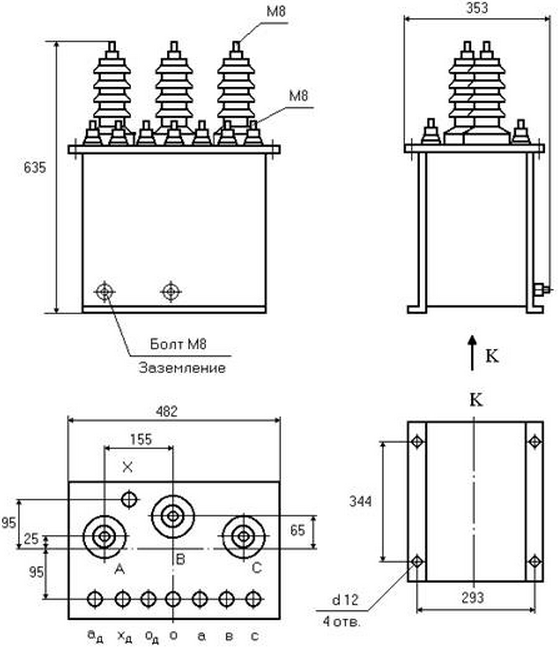

НАМИТ имеет два магнитопровода двухстержневые броневого типа, собранные из пластин электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией.



Бак трансформатора сварен из листовой стали. Каждый трансформатор имеет пломбу, препятствующую разборке трансформатора, расположенную на одном из болтов, крепящих крышку к раме бака. Пломба подтверждает пригодность трансформатора напряжения к работе в качестве измерительного.

Масса трансформатора не более 110 кг.
