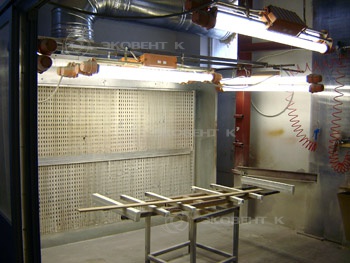

Окрасочная кабина предназначена для очистки удаляемого воздуха и создания нормальных санитарно-гигиенических условий при нанесении лакокрасочных материалов на изделие методом воздушного распыления.
- Комплектация 1: Всасывающая панель без боковых стенок и крыши;

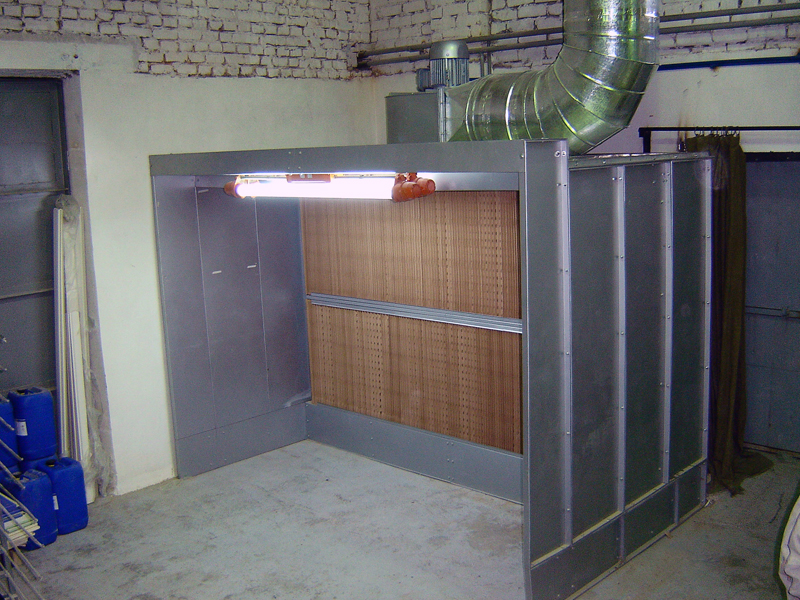

- Комплектация 2: Всасывающая панель с боковыми стенками и крышей. Комплект освещения во взрывозащищенном исполнении. Шкаф управления освещением и возможностью подключения вытяжного вентилятора с электродвигателем N=4 кВт;
- Комплектация 3: Комплектация 2 + вентилятор, устанавливаемый на крыше камеры, с рабочим колесом из алюминия и электродвигателем N = 4 кВт во взрывозащищенном исполнении;
- Комплектация 4: Комплектация 3 + регулятор числа оборотов вентилятора.
| Модель | Комплектация 1 | Комплектация 2 | Комплектация 3 | Комплектация 4 |
| Поизводительность, макс. м3/час | 10000 | 10000 | 10000 | 10000 |
| Длина, мм | 3100 | 3100 | 3100 | 3100 |
| Ширина, мм | 790 | 1790 | 1790 | 1790 |
| Высота, мм | 2340 | 2340 | 3220 | 3220 |
| Размер рабочей зоны, мм | 3000х1910 | 3000х1000х1910 | 3000х1000х1910 | 3000х1000х1910 |
| Установленная мощность освещения, Вт | - | 160 | 160 | 160 |
| Установленная мощность вентилятора, кВт | - | - | 4 | 4 |
| Располагаемый напор вентилятора, Па | - | - | 900 | 1200 |

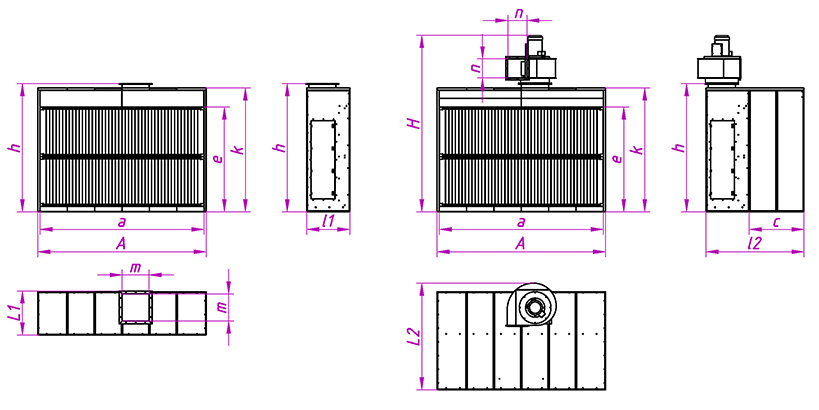

| Размеры окрасочной кабины | ||||||||||||
|
Н |
h | A | a | L1 | l1 | L2 | l2 | е | k | c | m | n |
| 3220 | 2340 | 3100 | 3000 | 810 | 790 | 1950 | 1790 | 1910 | 2260 | 1000 | 495 | 350 |
По ходу воздуха последовательно установлены три ступени очистки. Первая – лабиринтный бумажный фильтр для улавливания крупных частиц с пылеемкостью до 18 кг/м2. Второй – объемный стекловолокнистый материал с переменной плотностью по глубине слоя для улавливания более мелких частиц с пылеемкостью до 5 кг/м2. . Третья ступень – объемный фильтровальный материал с переменной плотностью по глубине слоя из полиэстера для улавливания мелких частиц с пылеемкостью до 0.7кг/м2. Применение фильтровальных материалов с переменной плотностью по глубине слоя позволяет обеспечить высокую пылеемкость материала и длительный срок службы данных материалов без замены. Перфорация, установленная за фильтрами, обеспечивает выравнивание скоростей воздуха по всей площади всасывающей панели.
Покрасочная кабинапредлагается в следующих комплектациях:
- Комплектация 1: Всасывающая панель без боковых стенок и крыши;
- Комплектация 2: Всасывающая панель с боковыми стенками и крышей. Комплект освещения во взрывозащищенном исполнении. Шкаф управления освещением и возможностью подключения вытяжного вентилятора с электродвигателем N=4 кВт;
- Комплектация 3: Комплектация 2 + вентилятор, устанавливаемый на крыше камеры, с рабочим колесом из алюминия и электродвигателем N = 4 кВт во взрывозащищенном исполнении;
- Комплектация 4: Комплектация 3 + регулятор числа оборотов вентилятора.
Регулирование числа оборотов позволяет увеличивать производительность и напор вентилятора. Увеличение напора вентилятора по мере забивания краской фильтровального материала позволяет удлинить срок службы материала более чем в два раза. Регулятор числа оборотов прост в обращении, не требует специальных навыков, имеет встроенную защиту от неумелого обращения и перегрузки двигателя по току.
