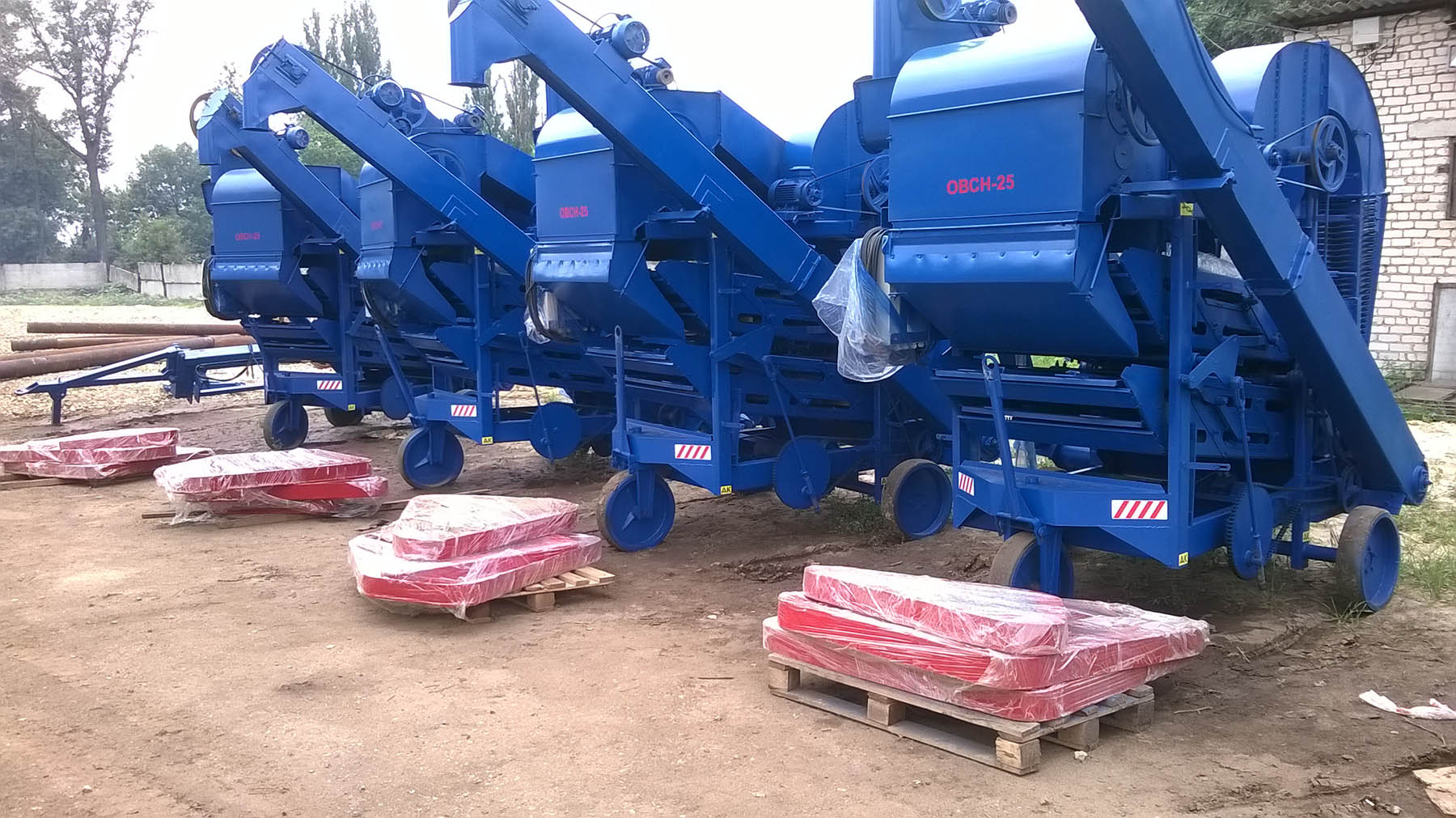

Предлагаем самое современное оборудование ОВСН-25 для первичной очистки зерна от плевел. Эти сельскохозяйственные машины по качеству не уступают зарубежным. Видео работы ОВСН-25.
|
Наименование |
Единица измерения |
Значение |
|---|---|---|
|
Марка Тип |
- |
ОВСН –25 самопередвиж-ной |
|
Производительность по пшенице за 1ч основного времени (по загружа-емому материалу), не менее при предварительной очистке - сорной примеси 10%, при влажности 20% при первичной очистке - примесей 10%, в том числе сорной 3%, при влажности 16%, с объемной массой 760 кг/м3, |
т/ч |
25 | 12 |
|
Масса машины сухая (конструкционная) с полным комплектом сменных рабочих органов и приспособлений |
кг |
1760 |
|
Суммарная установленная мощность |
кВт |
9,5 |
|
Габаритные размеры в рабочем положении, не более |
|
|
|
В транспортном положении (без питателей и пневмот-ранспортера) |
|
|
|
ХАРАКТЕРИСТИКА РАБОЧИХ ОРГАНОВ |
||
|
Воздушная часть |
||
|
Вентилятор |
тип |
пылевой |
|
Диаметр крыльчатки вентилятора |
мм |
530 |
|
Количество крыльчаток |
шт |
1 |
|
Число лопастей |
шт |
6 |
|
Длина лопастей |
мм |
242 |
|
Число оборотов крыльчатки вентилятора |
об/мин |
1180 |
|
Поперечное сечение первого воздушного канала |
мм |
130x900 |
|
Поперечное сечение второго воздушного канала |
мм |
130x960 |
|
Решетные станы |
||
|
Число станов |
шт |
2 |
|
Работа станов |
тип |
параллельный |
|
Амплитуда колебаний станов |
мм |
7,5 |
|
Частота колебаний |
колеб/мин |
460 |
|
Угол наклона решет |
град |
8+1° |
|
Число щеток для очистки решет |
шт |
24 |
|
Амплитуда колебания щеток |
мм |
148 |
|
Частота колебаний щеток |
колеб/мин |
35 |
|
Количество решет, установленных в машине |
шт |
8 |
|
Длина решетного полотна |
мм |
790 |
|
Ширина решетного полота |
мм |
990 |
|
Загрузочный транспортер |
||
|
Число скребков |
шт |
39 |
|
Число оборотов головки вала |
об/мин |
360 |
|
Число питателей |
шт |
2 |
|
Скорость перемещения скребков питателя |
м/с |
1,7 |
|
Число скребков питателя |
шт |
19 |
|
Отгрузочный транспортер |
||
|
Число скребков |
шт |
37 |
|
Число оборотов головки вала |
об/мин |
360 |
|
Скорость перемещения скребков питателя |
м/с |
1,7 |
|
Энергетические показатели |
||
|
Мотор-редуктор С212 Р43,3 S66М1LА4Е |
|
|
|
Двигатель 4А 112М |
|
|
|
Двигатель АИР 100-L4 (привод вентилятора) |
|
|
|
Длина |
мм |
790 |
|
Транспортный просвет |
мм |
190 |
|
Колея заднего хода |
мм |
1555 ±20 |
|
Рабочая скорость при очистке зерновой, или другой сельскохозяйственной культуры |
м/ч |
9,5 |
|
Транспортная скорость при движении на току |
м/ч |
221 |

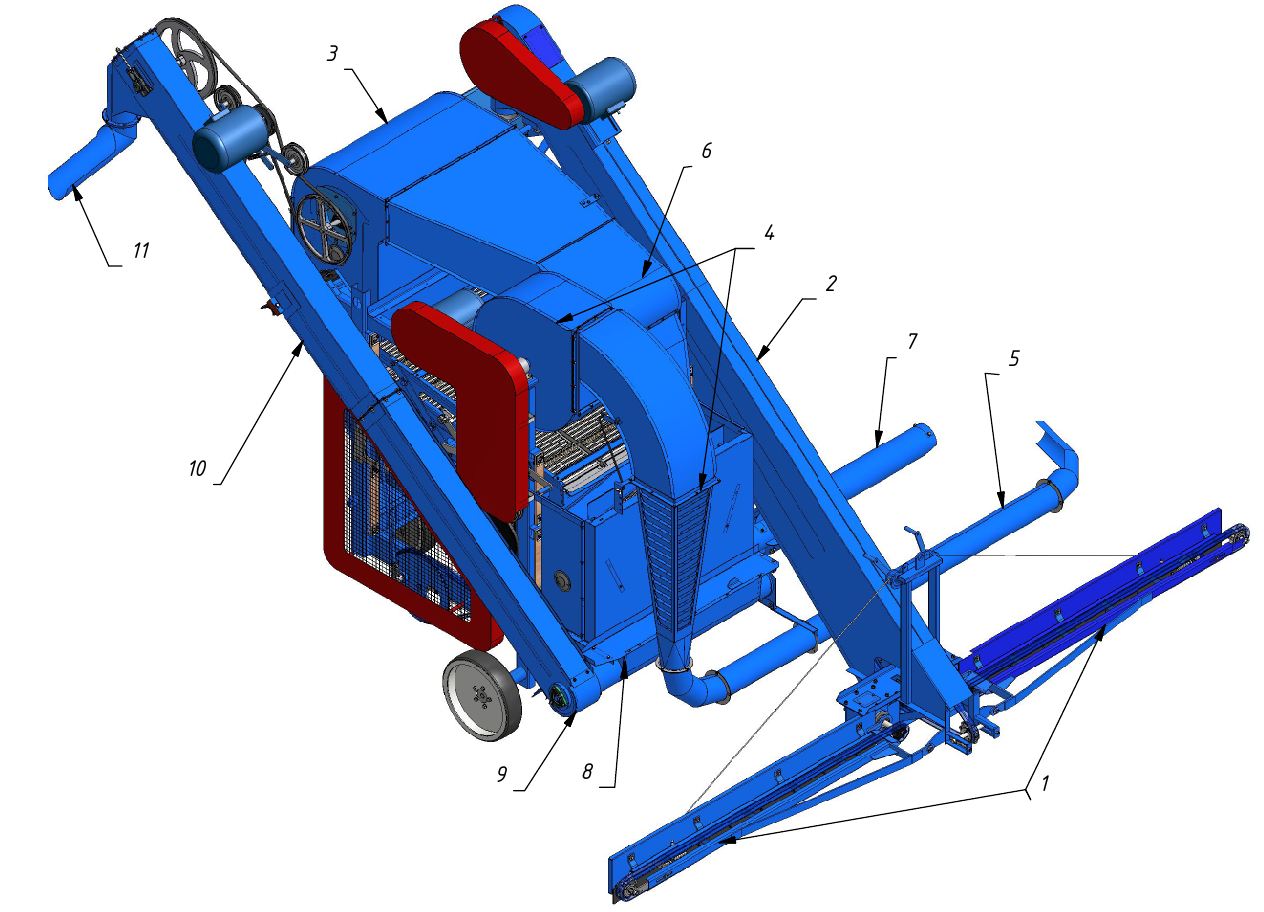

Очистка зерна происходит следующим образом. Скребковые питатели при движении машины вдоль бурта подают исходный материал к подъемной трубе загрузчика, по которой он поступает в приемную камеру.
Материал на входе.
Питающее устройство приемной камеры распределяет материал по ширине камеры. Распределитель делит материал на две равные части и направляет его к дну пневмосепарирующих каналов. Воздушный поток из исходного материала выделяет и уносит легкие примеси. Крупные примеси от воздушного потока отделяются в осадочной камере, мелкие в инерционном пыле отделителе.
Примеси
Зерно после очистки на выходе
