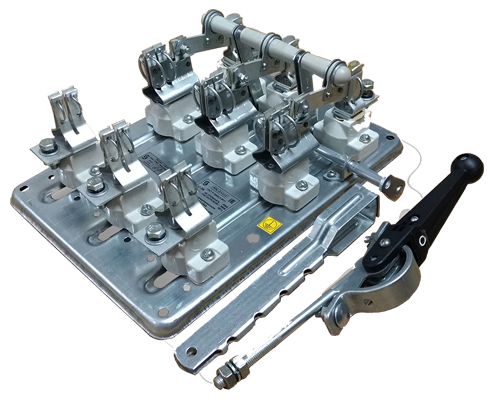

РПХ1 - Х2 / Х3 У3
РП - Серия аппарата: разъединитель-предохранитель
Х1 - обозначение привода:
Б - боковая рукоятка
С- боковой смещенный привод
Ц - центральный привод
Х2 - Условное обозначение номинального тока
1-100А
2-250А
4-400А
6-630А
Х3 - расположение бокового привода
П -правый
Л - левый
У3 - Климатическое исполнение
| Вид привода | Боковая рукоятка | |
| Исполнение | Рубильник с предохранителем | |
| Номинальный ток, А | 630 | |
| Число направлений | на одно направление | |
| Число полюсов | Трёхполюсные |
Предназначен для пропускания номинального тока, включения и отключения без нагрузки электрических цепей напряжением до 500 В переменного тока в устройствах распределения электроэнергии.
Основными частями разъединителей-предохранителей являются ножи, контактные и осевые стойки, изготовленные из электротехнической меди марки М1 с оловянированием, смонтированные на общей плите.
Разъединители-предохранители имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
У разъединителей-предохранителей с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
У разъединителей-предохранителей со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.
У разъединителей-предохранителей с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели.
Контактные зажимы разъединителей-предохранителей обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.
Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение разъединителей-предохранителей открытое
