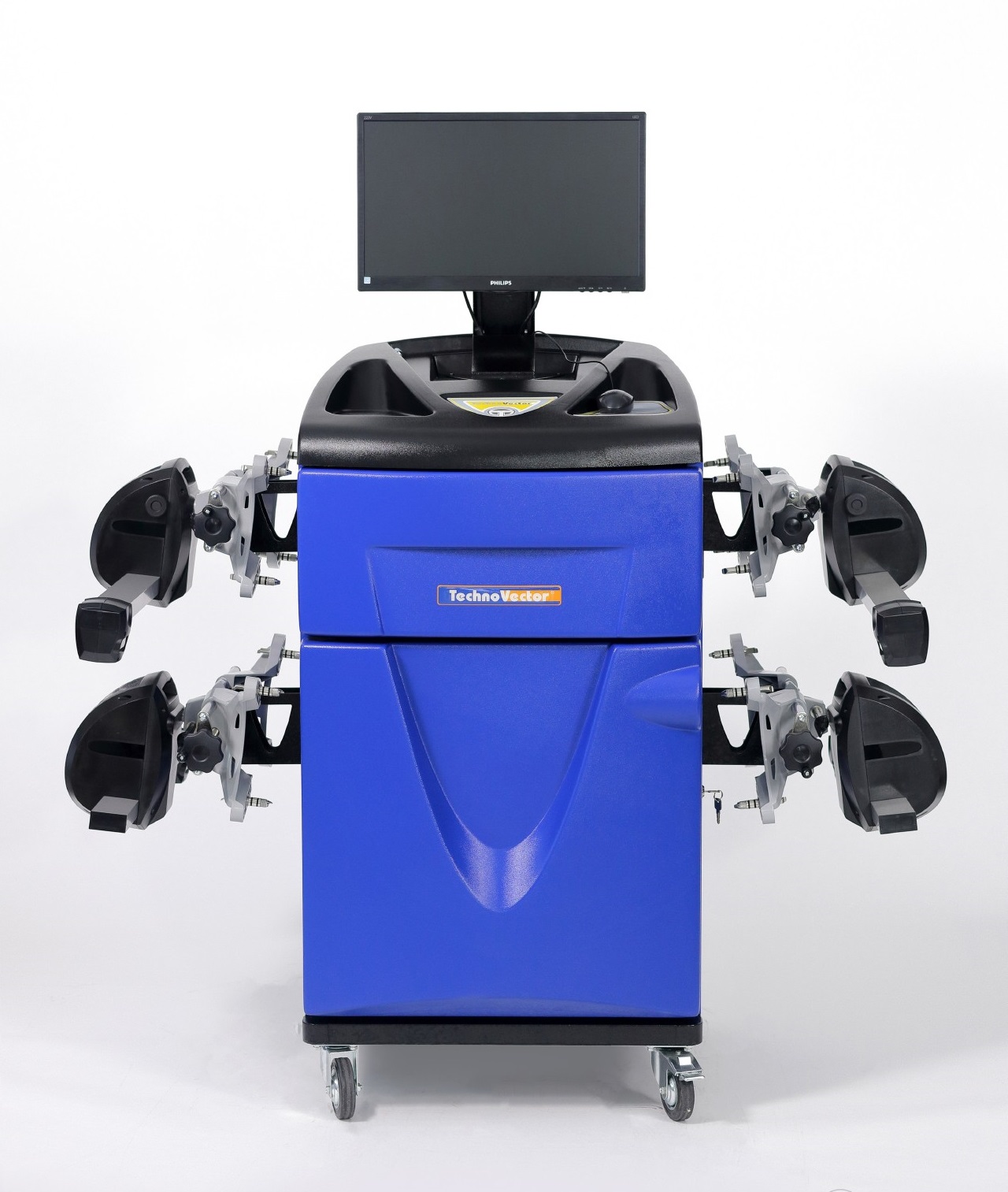

Инфракрасный стенд сход-развал Техновектор 5 V-5214 N оснащается 6 CCD камерами и 8 датчиками измерителями вертикальных углов. Связь между измерительными блоками - инфракрасная. Измерительные блоки подключаются к компьютерной стойке посредством кабелей.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
| Наименование параметра |
Значение |
| Напряжение, В |
220 ± 10% |
| Частота, Гц |
50/60 |
| Диапазон крепления колесного адаптера (захвата), дюймы |
12 ÷ 24 |
| Рабочая температура, °С |
+10 ÷ +35 |
| Потребляемая мощность, Вт |
150 |
| Масса, нетто, Кг, |
227 |
| Масса, брутто, Кг |
257 |
| Объем, м3 |
1,5 |
| Количество мест в упаковке |
7 |
| Климатическое исполнение прибора по ГОСТ |
ГОСТ 15150-69 |
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес;
- углы симметрии осей *.
для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
* Данные параметры доступны в полном объеме только для стендов относящихся к категории « замкнутый контур »
|
V |
5 |
2 |
1 |
4 |
N |
R |
PRRC |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 - Буквенное обозначение серии компьютерной стойка – V.
2 - Цифровое обозначение серии приборов по типу измерения:
• 5 – измерения с помощью прецизионных датчиков (ПЗС сенсоров, ИК излучателей , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4-5 - Цифровое обозначение общего количества датчиков в данной модификации
6 - Буквенное обозначение типа размещения датчиков в ИБ.
• N - тип «П-контур». Применяется только после цифр 14.
7 - Буквенное обозначение наличия беспроводной передачи данных от ИБ на ПК. В этом случае в маркировке прибора добавляется буква R – например V5216R.
8 - Буквенное обозначение наличия функции PRRC (Precise Runout and Rolling Compensation). Функция позволяет производить процедуру "Компенсация" прокаткой автомобиля или плавным вращением колес поднятого на домкрате автомобиля. В этом случае в маркировке прибора добавляется аббревиатура PRRC – например V5216R PRRC
КОМПЛЕКТАЦИЯ СТЕНДОВ РАЗВАЛ-СХОЖДЕНИЕ В ЗАВИСИМОСТИ ОТ МОДЕЛИ:
| Наименование |
V5216 R PRRC |
V5216 PRRC |
V5214 NR PRRC |
V5214 N PRRC |
V5216 R |
V5216 |
V5214 NR |
V5214 N |
| Компьютерная стойка серии V, Электронный блок, широкоформатный мультимедийный LCD монитор, "Мышь", Клавиатура |
х |
х |
х |
х |
х |
х |
х |
х |
| Измерительные блоки с функцией PRRC |
х |
х |
х |
х |
|
|
|
|
| "П-образный контур" |
|
|
х |
х |
|
|
х |
х |
| "Замкнутый контур" |
х |
х |
|
|
х |
х |
|
|
| Передача данных по высокочастотному радиоканалу |
х |
|
х |
|
х |
|
х |
|
| Аксессуары (в базовой комплектации) |
х |
х |
х |
х |
х |
х |
х |
х |
АКСЕССУАРЫ ДЛЯ ТЕХНО ВЕКТОР 5 (В БАЗОВОЙ КОМПЛЕКТАЦИИ)
| Руководство по эксплуатации |
1 |
|||
| Самоцентрирующийся колесный адаптер (захват) |
4 |
|||
| Стопор для руля |
1 |
|||
| Упор для тормоза |
1 |
|||
| Поворотная платформа |
2 |
|||
| Пульт дистанционного управления |
1 |
|||
| Кабель передних измерительных блоков |
2 |
|||
| Кабель задних измерительных блоков |
2 |
|||
| Калибровочное устройство "Техно Вектор" |
1 |
|||
| Уровень калибровочный |
1 |
|||
| Наименование параметра |
Диапазон измерений |
Макс. |
Сред. |
|
|
Углы установки передних колес |
||||
| Углы развала колес |
±8º |
±3' |
±2' |
|
| Угол суммарного схождения передних колес |
±5º |
±3' |
±2' |
|
| Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
|
| Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
|
| Углы поворота колес передней оси |
±22º |
±10' |
±5' |
|
| Максимальный угол поворота колес** |
±45º |
±30' |
±20' |
|
|
Углы установки задних колес |
||||
| Углы развала колес |
±8º |
±3' |
±2' |
|
| Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
|
| Углы индивидуального схождения колес задней оси |
±2,5º |
±2' |
±1' |
|
|
Углы симметрии |
||||
| Угол смещения передней оси |
±2,5º |
±3' |
±2' |
|
| Угол смещения задней оси* |
±2,5º |
±2' |
±1' |
|
| Угол движения |
±2,5º |
±2' |
±1' |
|
| Угол отклонения геометрии оси* |
±2,5º |
±3' |
±2' |
|
* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ
ГАБАРИТЫ И ТРАНСПОРТИРОВКА
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
| Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
| Пленка (Передние поворотные опоры) | 450 x 380 x 135 | 30.2 |
| Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
| Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
| Ящик фанерный | 1200 x 600 x 300 | 45.3 |
| Ящик фанерный | 1830 x 155 x 175 | 16.8 |
| Ящик фанерный | 450 x 360 x 480 | 18.5 |
| Картон (стойка компьютерная V) | 800 x 650 x 1230 | 70.1 |
Вес БРУТТО : 201.7 кг.
Объем: 1.15 m3
