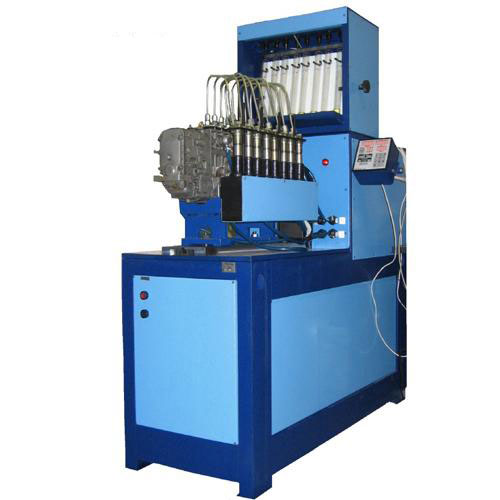

Универсальный стенд, в котором используется асинхронный электродвигатель(7,5 кВт) с преобразователем частоты «Mitsubishi», позволяющий производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства с количеством секций до 8.
Технические характеристики
| Характеристика | Значение |
| Тип | Стационарный |
| Количество одновременно испытываемых секций, не более | 8 / 12 |
| Частоты вращения приводного вала, мин-1 | 50-3000 |
| Отсчёта числа оборотов, об. | 1-9999 |
| Отсчёта числа циклов | 1-9999 |
| * давления топлива насоса стенда, МПа (кгс/см2) | 0...3 (0...30) |
| Предел допускаемого отклонения: | |
| Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 | +/-2 |
| Свыше 800 мин-1, % | +/-0,25 |
| Отсчёта числа циклов | +/-0,5 |
| Диапазон измерения: | |
| Частоты вращения приводного вала, мин-1 | 0...9999 |
| Объема топлива мерными емкостями, см3 | |
| Первого ряда | 6...135 |
| Второго ряда | 2...40 |
| * Давления топлива насоса стенда, МПа (кгс/см2) | 0...3 (0...30) |
| Давление топлива насоса ТНВД, МПа (кгс/см2) | 0...0,6 (0...6) |
| Объём топливного бака, л | 38 |
| Питание от сети переменного тока, В | 380 |
| Установленная мощность привода, кВт | 3,7/ 7,5 / 11 / 15 / 18 |
| Габаритные размеры, мм | 1400х540х1740 |
| Масса, кг | 800 |
| Срок службы, лет | 7 |
| Количество обслуживающего персонала | 1 |
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении. Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания). На стендах можно проводить испытание и регулировку следующих ТНВД: рядных, с самостоятельной системой смазки, с количеством секций до двенадцати; распределительного типа с количеством питающих штуцеров до двенадцати. Стедны СДМ позволяют контролировать следующие параметры и характеристики: величину и равномерность подачи топлива секциями (производительность насосных секций); частоту вращения вала ТНВД в момент начала действия регулятора; давления открытия нагнетательных клапанов; угола нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД; угола действительного впрыскивания топлива (при диагностировании); МОВТ (муфты опережения впрыска топлива). Данные стенды позволяют обслуживать ТНВД всех типов производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства. Стенды оснащены электронной системой управления. Стенды СДМ-8-01, СДМ-12-01 оснащаются системой подачи топлива высокого и низкого давления.
