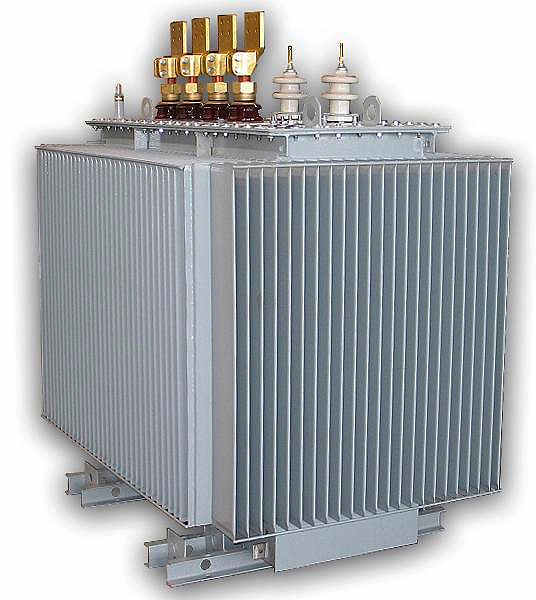

Трансформаторы серии ТМГ выполнены в герметичном исполнении, без расширителя. В них полностью отсутствует воздушная или газовая подушки. Это улучшает условия работы масла: исключается его ускоренное окисление, шлакообразование и увлажнение.
|
Тип трансформатора |
ТМГ-1600-У1 (УХЛ1) |
|
Номинальная мощность, кВА |
1600 |
|
Номинальное напряжение (ВН | НН), кВ |
6,10 | 0,4 |
|
Схема и группа соединения обмоток |
Y/Yн-0 D/Yн-11 | Y/Zн-11 |
|
Потери холостого хода (Ро),Вт |
1950 |
|
Потери короткого замыкания (Рк.з.), Вт |
16000 |
|
Ток холостого хода (Iх.х.), % |
0,5 |
|
Напряжение короткого замыкания, (Uk),% |
6,0 |
|

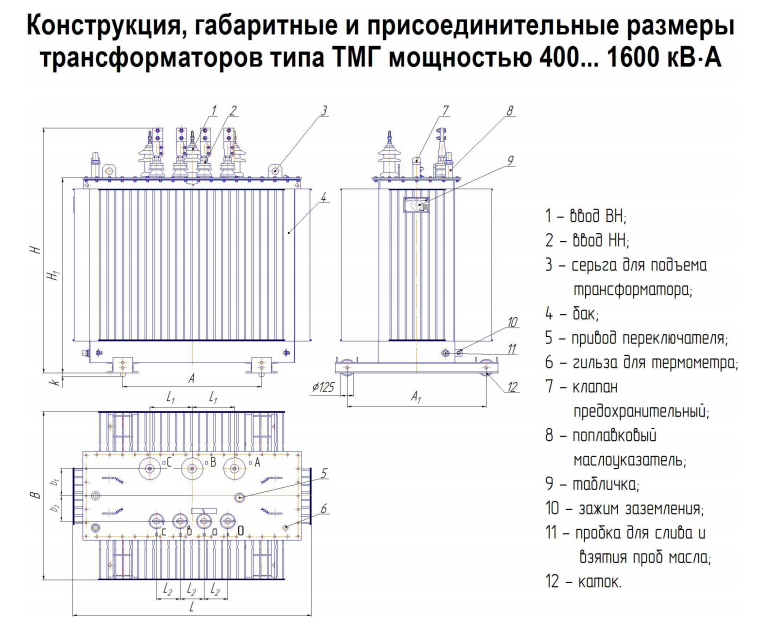

Размеры, мм |
|
|
L |
1850 |
|
B |
1160 |
|
H |
1850 |
|
H1 |
1480 |
|
A |
820 |
|
A1 |
820 |
|
b1 |
185 |
|
b2 |
160 |
|
L1 |
350 |
|
L2 |
200 |
|
k |
22,5 |
|
Масса, кг |
|
|
Акт. часть |
2190 |
|
Масла |
920 |
|
Полная |
3785 |
Для контроля уровня масла трансформаторы снабжаются поплавковым маслоуказателем, расположенным на крышке бака.
Для ограничения давления в баках трансформаторы снабжены предохранительным клапаном сброса давления.
Трансформаторы ТМГ практически не требуют:
- расходов на предпусковые работы и на обслуживание в эксплуатации;
- профилактических, текущих и капитальных ревизии и ремонтов;
- регенерации, взятия проб и лабораторных исследований трансформаторного масла в течение всего срока эксплуатации.
