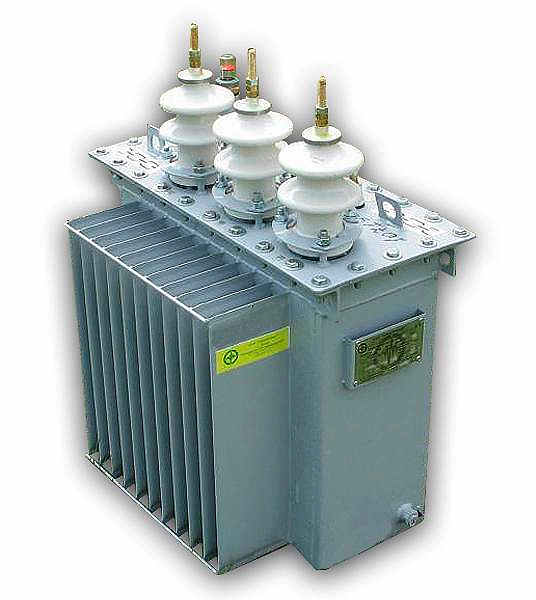

Трансформаторы серии ТМГ выполнены в герметичном исполнении, без расширителя. В них полностью отсутствует воздушная или газовая подушки. Это улучшает условия работы масла: исключается его ускоренное окисление, шлакообразование и увлажнение.
|
Тип трансформатора |
ТМГ-40-У1 (УХЛ1) |
|
Номинальная мощность, кВА |
40 |
|
Номинальное напряжение (ВН | НН), кВ |
6,10 | 0,4 |
|
Схема и группа соединения обмоток |
Y/Yн-0 D/Yн-11 | Y/Zн-11 |
|
Потери холостого хода (Ро),Вт |
135 |
|
Потери короткого замыкания (Рк.з.), Вт |
860 | 960 |
|
Ток холостого хода (Iх.х.), % |
1,8 |
|
Напряжение короткого замыкания, (Uk),% |
4,5 | 4,7 |
|

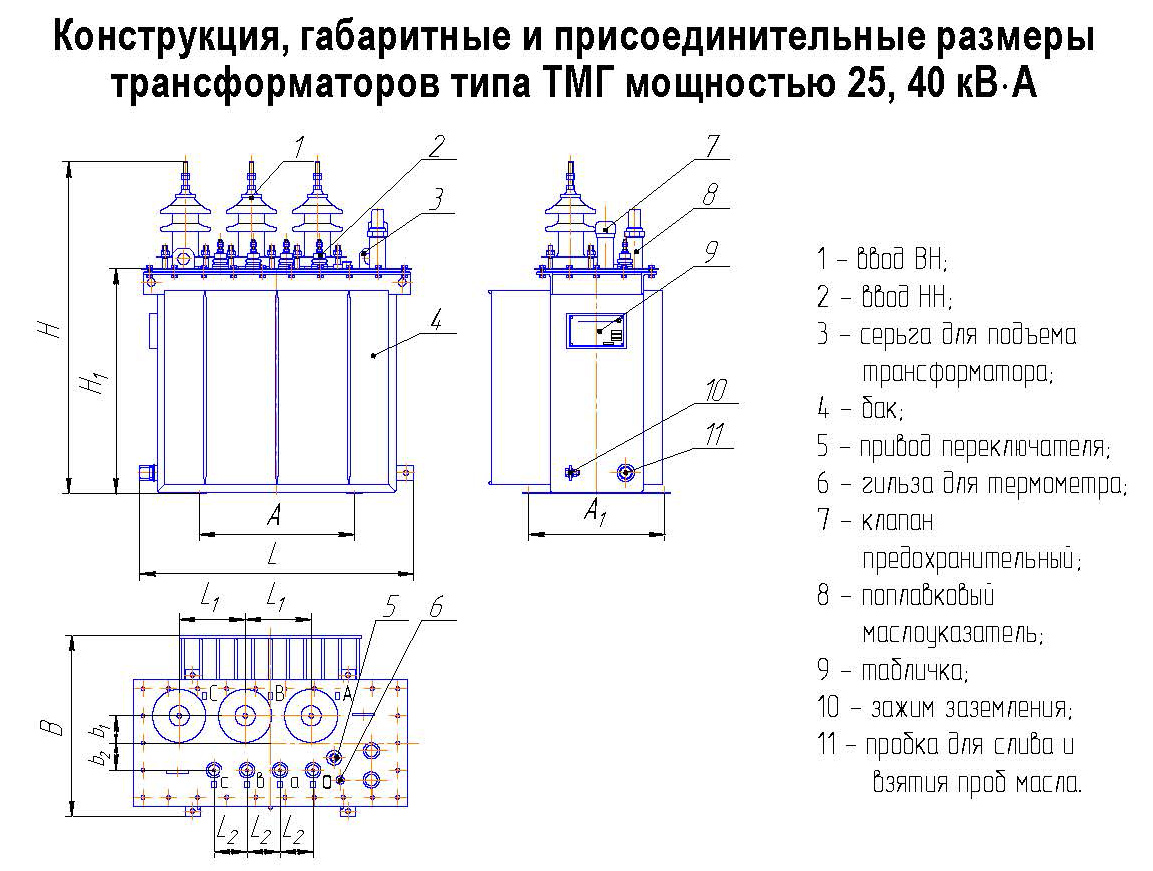

Размеры, мм |
|
|
L |
815 |
|
B |
490 |
|
H |
955 |
|
H1 |
680 |
|
A |
400 |
|
A1 |
350 |
|
b1 |
70 |
|
b2 |
70 |
|
L1 |
170 |
|
L2 |
100 |
|
k |
- |
|
Масса, кг |
|
|
Акт. часть |
165 |
|
Масла |
90 |
|
Полная |
310 |
Для контроля уровня масла трансформаторы снабжаются поплавковым маслоуказателем, расположенным на крышке бака.
Для ограничения давления в баках трансформаторы снабжены предохранительным клапаном сброса давления.
Трансформаторы ТМГ практически не требуют:
- расходов на предпусковые работы и на обслуживание в эксплуатации;
- профилактических, текущих и капитальных ревизии и ремонтов;
- регенерации, взятия проб и лабораторных исследований трансформаторного масла в течение всего срока эксплуатации.
