| Марка: | ТМГ |
| Напряжение: | 6кВ |
| Тип: | Силовые трансформаторы |
| Номинальная мощность: | 2000 кВА |
|
Обозначение |
Номин. мощность, кВА |
Сочетание напряжения, кВ ВН/НН |
Схема и группа соединения обмоток |
Потери холостого хода, Вт |
Потери короткого замыкания, Вт |
Напряжение короткого замыкания, % |
Ток холостого хода, % |
|
ТМ(Г)-25/10-11 |
25 |
6,00/0,40; |
Y/Yн-0 |
190 |
630 |
4,5 |
5,0 |
|
Y/Zн-11 |
750 |
5,0 |
|||||
|
ТМ(Г)-40/10-11 |
40 |
Y/Yн-0 |
260 |
980 |
4,5 |
5,0 |
|
|
Y/Zн-11 |
1200 |
5,0 |
|||||
|
ТМ(Г)-63/10-11 |
63 |
Y/Yн-0 |
340 |
1480 |
5,5 |
4,0 |
|
|
Y/Zн-11 |
1600 |
5,2 |
|||||
|
ТМ(Г)-100/10-11 |
100 |
Y/Yн-0 |
400 |
2400 |
4,5 |
4,0 |
|
|
Y/Zн-11 |
2500 |
5,2 |
|||||
|
ТМ(Г)-160/10-11 |
160 |
Y/Yн-0 |
560 |
3300 |
5,5 |
4,0 |
|
|
Y/Zн-11 |
|||||||
|
ТМ(Г)-250/10-11 |
250 |
Y/Yн-0 |
580 |
3700 |
4,5 |
1,9 |
|
|
Y/Zн-11 |
4600 |
Трансформаторы трехфазные распределительные двухобмоточные типов:
• ТМГ-СЭЩ, ТМГФ-СЭЩ, ТМ-СЭЩ, ТМФ-СЭЩ с переключателями ответвлений без возбуждения мощностью 25-2500 кВА предназначены для работы в электросетях напряжением 6 и 10 кВ;
• ТМГ-СЭЩ, ТМ-СЭЩ напряжением 15, 20 кВ мощностью 100-1000 кВА;
• ТМГ-СЭЩ, ТМ-СЭЩ напряжением 35 кВ мощностью 100-2500 кВА с частотой переменного тока 50 Гц.
Климатическое исполнение трансформатора указано в паспорте на изделие.
Трансформаторы могут эксплуатироваться при внутренней и наружной установке в районах с умеренным и тропическим климатом, при этом:
• высота над уровнем моря – не более 1000 м;
• режим работы – длительный;
• температура окружающего воздуха – от -45? до +40?
- для трансформаторов исполнения У; от -10? до +50?
- для трансформаторов исполнения Т; от -60? до +45?
- для трансформаторов исполнения УХЛ.
• относительная влажность воздуха – не более 100% при 25?
- для трансформаторов исполнения У; не более 98% при 35?
- для трансформаторов исполнения Т; не более 80% при 25?
- для трансформаторов исполнения УХЛ.
• трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, во взрывоопасной и агрессивной среде.

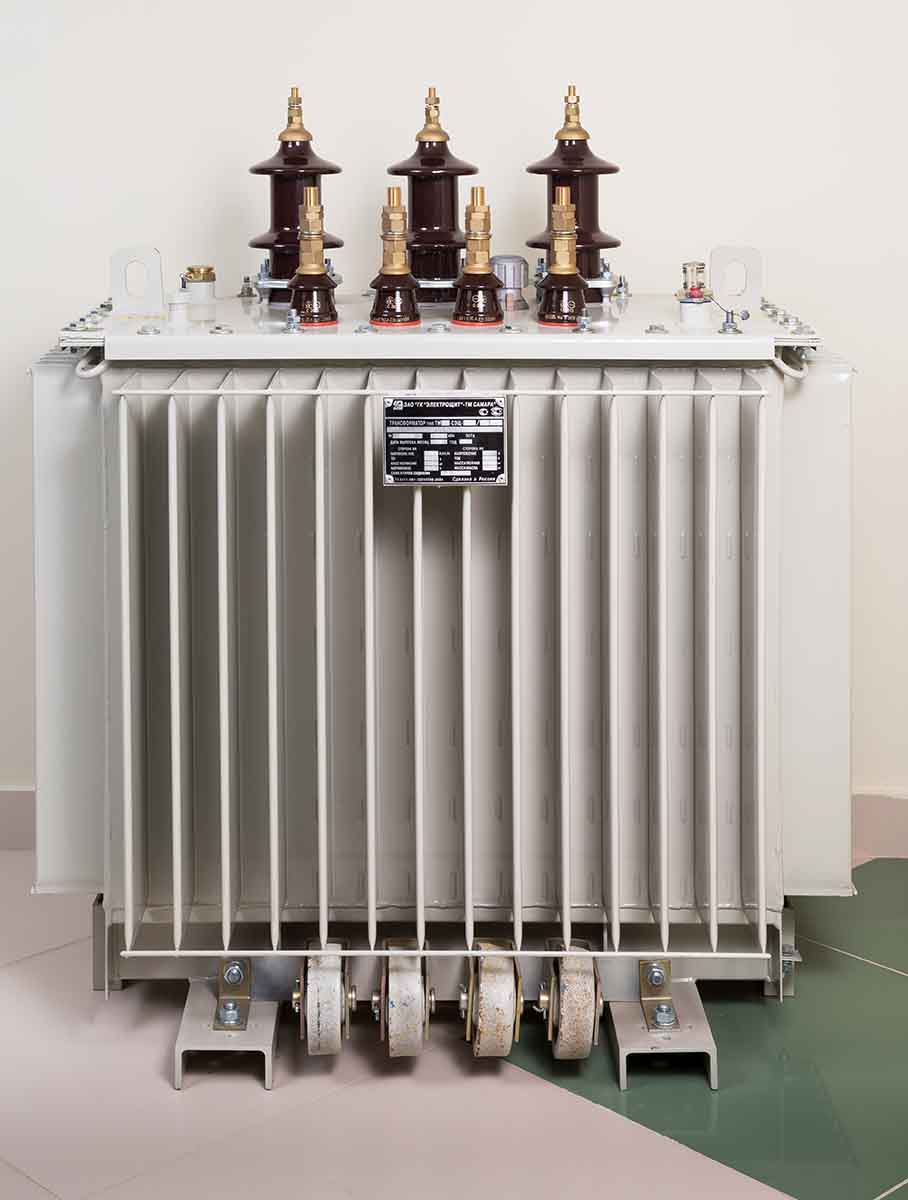

На крышке трансформаторов ТМ-СЭЩ, ТМФ-СЭЩ установлены: вводы ВН и НН, привод переключателя, клапан сброса давления, скобы для подъема трансформатора и расширитель, на котором расположены: маслоуказатель, осушитель и вентиль наполнения.
Трансформаторы ТМ-СЭЩ, ТМФ-СЭЩ мощностью свыше 1000 кВА укомплектованы реле газовой защиты. В трансформаторах мощностью 630 кВА и выше предусмотрен термометр для контроля температуры масла. Вводы трансформатора съемные, что позволяет производить замену изолятора ВН без отсоединения отводов. Чертежи вводов приведены в Приложении 1.
Вводы трансформатора расположены по короткой стороне и снабжены съемными прямоугольными фланцами для присоединения стыковочных узлов.
