Трансформатор тока ТОЛ-СЭЩ предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электрических установках переменного тока на класс напряжения до 10, 20 и 35 кВ с частотой 50 Гц, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до до 10, 20 и 35 кВ и для коммерческого учета электроэнергии.


Наименование параметра ТОЛ-СЭЩ 10
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50
Число вторичных обмоток, не более 2
Номинальная вторичная нагрузка, при cosφ2=0,8, B*A
Обмотки для измерения 5; 10
Обмотки для защиты 15; 20; 30
Класс точности:
для измерений и учета 0,5S
для защиты 10P
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее 10; 15; 20
Номинальный коэффициент безопасности приборов К Бномвторичной обмотки для измерений, не менее 5; 10; 15

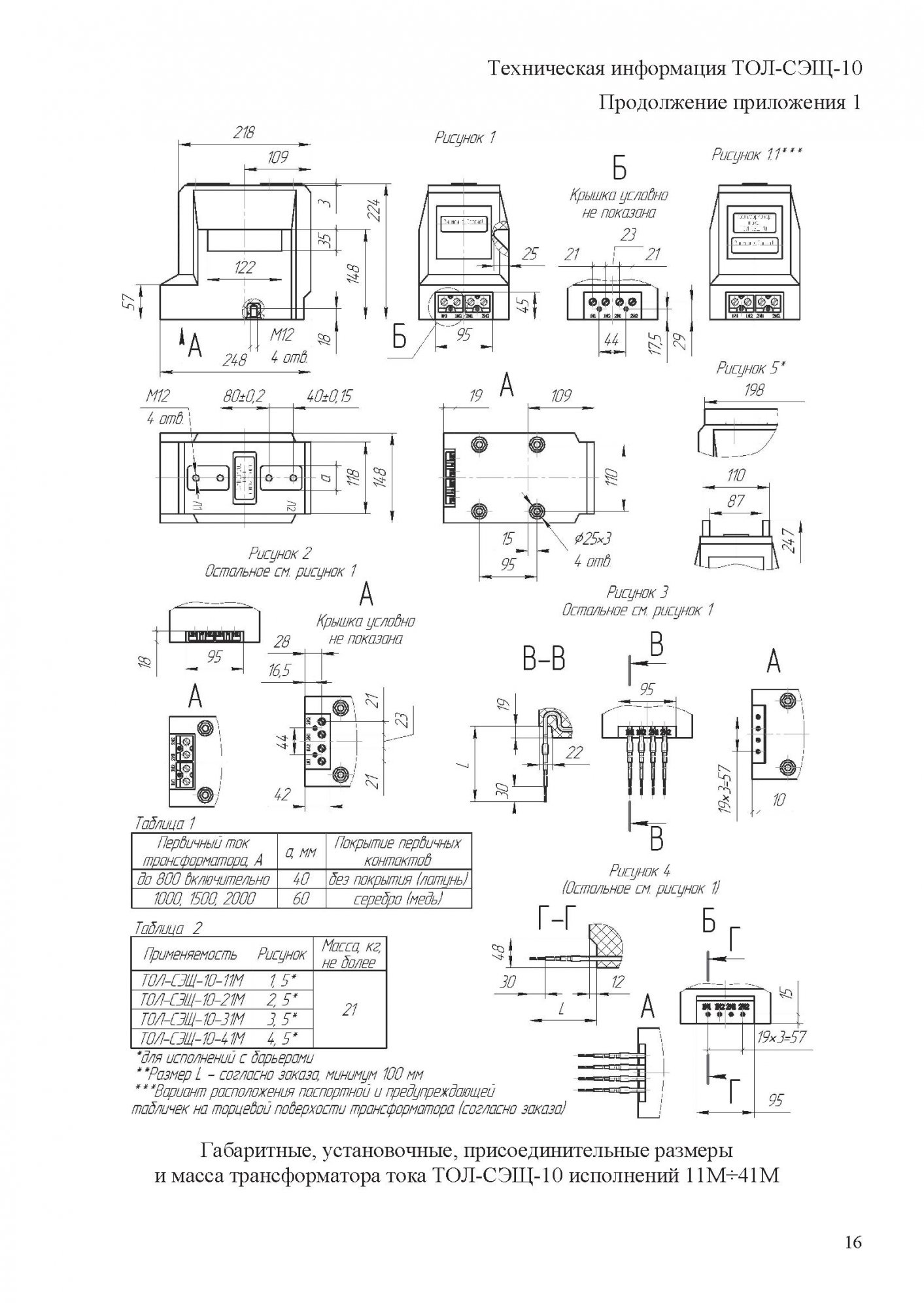

Трансформаторы изготавливаются в виде опорной конструкции в двух основных вариантах исполнения и трех габаритных размерах.

1 трансформатор без металлического основания, с возможностью расположения вторичных выводов снизу и с торца (c применением защитной крышки для пломбирования исполнения 11) трансформатора.

2 трансформатор с металлическим основанием, с защитной коробкой вторичных выводов, на которой имеется возможность заземления контактов вторичных обмоток и пломбировки от не санкционированного доступа. Трансформаторы с 4-мя вторичными обмотками поставляются с незаземленными обмотками, в случае необходимости заземления должно быть указано требование о заземлении одного из выводов вторичных обмоток при заказе.

Первичная обмотка трансформатора многовитковая или одновитковая, выводы расположены на верхней поверхности трансформатора, подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.

Трансформатор может иметь до 4-х вторичных обмоток (4 обмотки выполняются для исполнений 01-09), каждая из которых расположена на своем магнитопроводе. Выводы вторичных обмоток имеют три варианта исполнения, расположены в нижней части трансформатора.

Возможны три габаритных размера корпуса. Трансформатор может быть установлен в любом положении и имеет два варианта крепления/

Перечень:

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 5/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 5/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 10/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 15/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 20/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 30/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 40/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 50/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 75/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 100/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 150/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 200/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 300/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 400/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 500/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 600/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 800/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 1000/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 1500/5

ТОЛ-СЭЩ-10-11 0,5/10Р 10/15 2000/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 10/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 15/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 20/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 30/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 40/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 50/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 75/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 100/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 150/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 200/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 300/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 400/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 500/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 600/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 800/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 1000/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 1500/5

ТОЛ-СЭЩ-10-21 0,5/10Р 10/15 2000/5
