Передвижной тормозной стенд для контроля тормозных систем легковых автомобилей, микроавтобусов и мини-грузовиков с нагрузкой на ось до 3,5 т.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
1 |
Максимальная нагрузка на ось, кг |
0 -3 500 |
|
2 |
Диапазон измерений тормозной силы (на одном колесе), кН |
0 - 10 |
|
3 |
Диапазон измерений силы на органе управления тормозной системы, Н |
0 - 1000 |
|
4 |
Начальная скорость торможения, имитируемая на стенде, км/ч |
4,4 |
|
5 |
Диаметр колес автомобиля, мм |
520 - 790 |
|
6 |
Ширина колеи, мм |
800 / 2200 |
|
7 |
Электропитание, В |
380 |
|
8 |
Потребляемая мощность электрооборудования, кВт |
8 |
|
9 |
Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт |
20 |
|
10 |
Габаритные размеры опорного устройства |
2332х700х300 |
|
11 |
Диаметр роликов, мм |
204 |
|
12 |
Длина роликов, мм |
700 |
|
13 |
Масса опорного устройства, кг |
450 |
|
14 |
Габаритные размеры эстакады |
9100х2200х300 |
|
15 |
Масса эстакады, кг |
1300 |
КОМПЛЕКТ ПОСТАВКИ:
|
Наименование |
Кол-во (шт) |
|
Шкаф силовой |
1 |
|
Устройство опорное |
1 |
|
Эстакада |
1 |
|
Датчик усилия на органе управления ТС (педаметр) |
1 |
|
Комплект дистанционного управления |
1 |
|
Модуль 4WD |
1 |
|
Система взвешивания |
1 |
|
Упоры колесные |
2 |
|
Мостки переездные |
2 |
|
Комплект ПО СТС 6.4 |
1 |
|
Комплект эксплуатационных документов |
1 |
| Стойка приборная СП-6 | По дополнительному заказу |
|
Комплект инструмента для поверки |
По дополнительному заказу |
|
Комплект ПК |
По дополнительному заказу |

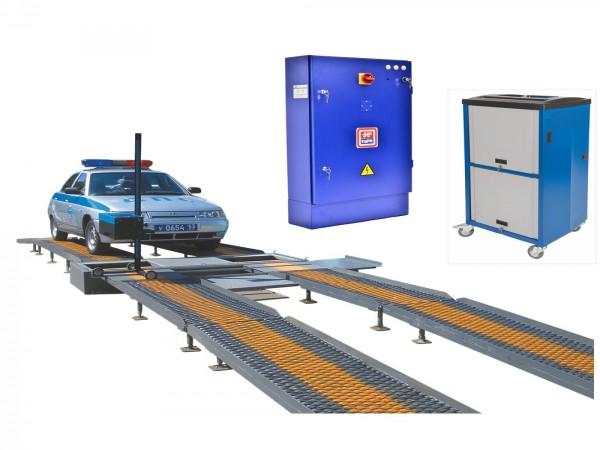

Напольная установка блока роликов. В комплекте: опорное устройство, эстакада, устройство взвешивания, шкаф силовой, переездные мостики, упоры колесные, комплект ДУ, беспроводной датчик усилия на органе управления ТС, модуль 4WD, ролики с точечной наплавкой SmG, модуль автоматической блокировки роликов. Комплект ПК-опция. Напольный тормозной силовой стенд СТС-4-СП-14 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 3,5 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001. ОБЛАДАЕТ СЛЕДУЮЩИМИ ОСОБЕННОСТЯМИ: - Модульное построение, возможность наращивания до линии технического контроля. - Стенд тормозной силовой СТС-4-СП-14 представляет собой передвижной комплекс с напольной установкой. Cтенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 9 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля. - Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695. - Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей. - Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда. - Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
