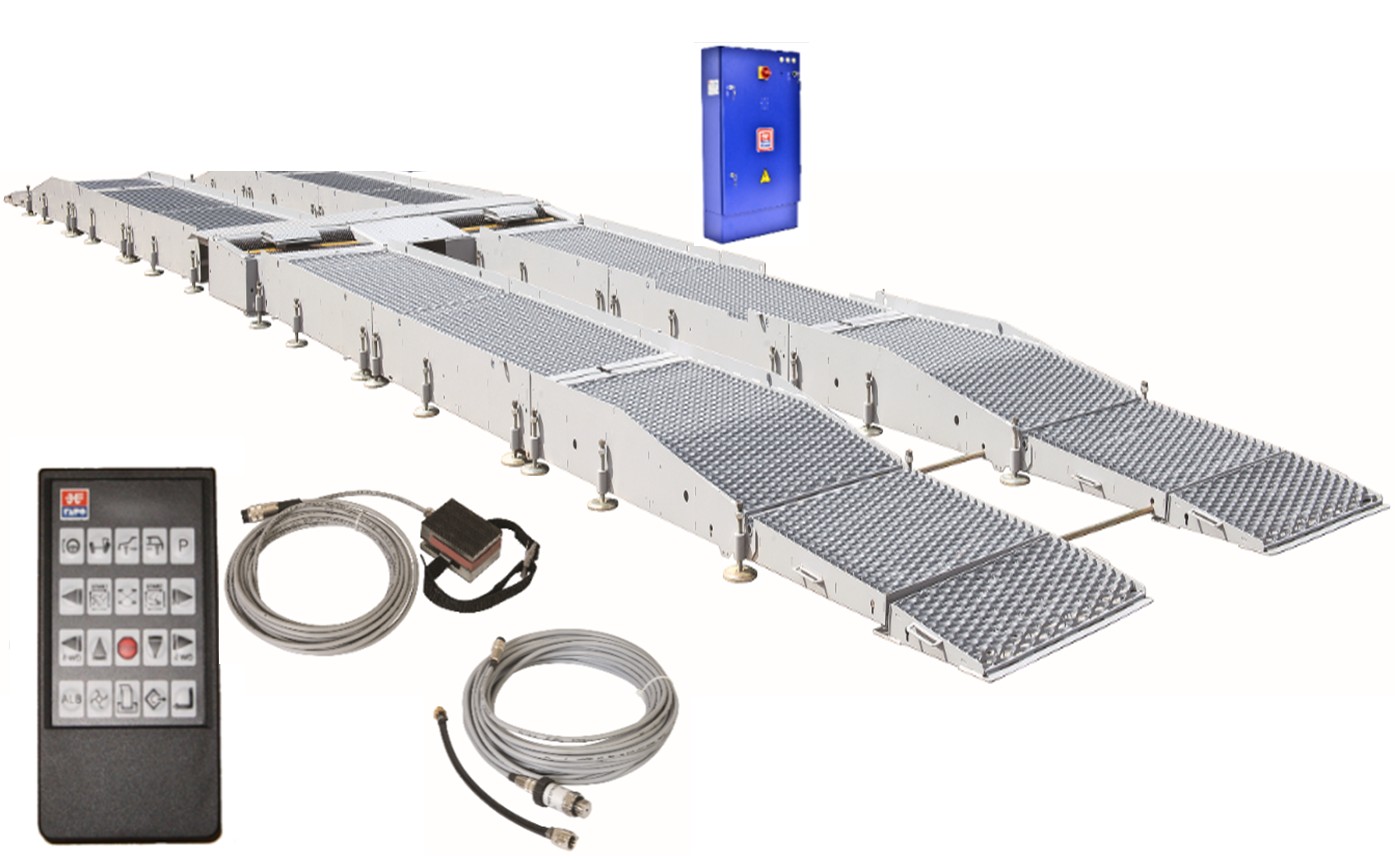

СТС-10У-СП-14. Напольный роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 10 т.
1 | Максимальная нагрузка на ось, кг | 100 -10 000 |
2 | Диапазон измерений тормозной силы (на одном колесе), кН | 0 - 30 |
3 | Диапазон измерений силы на органе управления тормозной системы, Н | 0 - 1000 |
4 | Начальная скорость торможения, имитируемая на стенде, км/ч | 4,4/2,2 |
5 | Диаметр колес автомобиля, мм | 520 - 1300 |
6 | Ширина колеи, мм | 800 / 2800 |
7 | Электропитание, В | 380 |
8 | Потребляемая мощность электрооборудования, кВт | 15 |
9 | Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт | 45 |
10 | Габаритные размеры опорного устройства | 3000х1330х335 |
11 | Диаметр роликов, мм | 204 |
12 | Длина роликов, мм | 1000 |
13 | Масса опорного устройства, кг | 1240 |
14 | Габаритные размеры эстакады | 15700х3000х255 |
15 | Масса эстакады, кг | 2620 |
Комплект поставки:
Наименование | Кол-во (шт) |
Шкаф силовой | 1 |
Блок опорных устройств (левое, правое) | 2 |
Эстакада | 1 |
Датчик усилия на органе управления ТС (педаметр) | 1 |
Комплект дистанционного управления | 1 |
Электронный датчик давления в пневмоприводе | 1 |
Модуль 4WD | 1 |
Система взвешивания | 1 |
Короб | 1 |
Упоры колесные | 2 |
Мостки переездные | 2 |
Комплект ПО СТС 6.4 | 1 |
Комплект эксплуатационных документов | 1 |
Стойка приборная СП-6 | По дополнительному заказу |
Комплект инструмента для поверки | По дополнительному заказу |
Комплект ПК | По дополнительному заказу |
Напольный тормозной силовой стенд СТС-10У-СП-14 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 10 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Тормозной стенд обладает следующими особенностями:
- Модульное построение, возможность наращивания до линии технического контроля.
- Стенд тормозной силовой СТС-10У-СП-14 представляет собой передвижной комплекс с напольной установкой. Cтенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 15 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
- Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
- Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
- Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Наличие электронного датчика замера давления в пневмоприводе, в комплекте поставки универсальных тормозных стендов, позволяет производить контроль предельно допустимого падения давления воздуха в пневмогидравлическом тормозном приводе АТС.
- Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
