Трансформаторы предназначены для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
| Наименование параметра | Норма |
| Номинальное напряжение, кВ | 10 или 11 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный первичный ток, А: ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1; ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1 |
1000; 1500; 2000 2000; 3000; 4000;5000 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток, шт. | 2 или 3* |
| Номинальный класс точности: - обмотка для измерений - обмотка для защиты |
0,2; 0,2S; 0,5; 0,5S; 10Р** |
| Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos φ = 0,8, ВА - обмотка для измерений - обмотка для защиты |
20 30 |
| Кратность трехсекундного тока термической стойкости | 35 |
| Номинальная предельная кратность обмотки для защиты | 25 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42 75 |

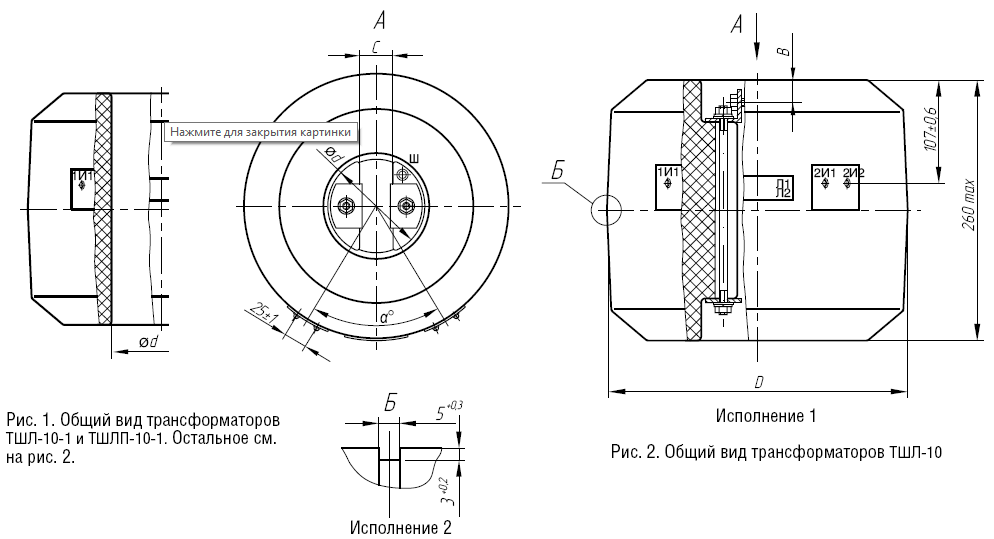

Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной (ТШЛ-10-I).
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для работы в следующих условиях, климатическое исполнение "УТ" категории размещения 3 по ГОСТ 15150:
при верхнем значении рабочей температуры воздуха с учетом повышения температуры воздуха внутри КРУ или в шинопроводе 70°C;
высота установки над уровнем моря не более 1000 м;
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью;
рабочее положение - любое.
Наименование параметра Норма
Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный первичный ток, А:
ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1; 1000; 1500; 2000
ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1 2000; 3000; 4000;5000
Номинальный вторичный ток, А 5
Число вторичных обмоток, шт. 2 или 3*
Номинальный класс точности:
- обмотка для измерений 0,2; 0,2S; 0,5; 0,5S;
- обмотка для защиты 10Р**
Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos φ = 0,8, ВА
- обмотка для измерений 20
- обмотка для защиты 30
Кратность трехсекундного тока термической стойкости 35
Номинальная предельная кратность обмотки для защиты 25
Перечень:
ТШЛ-10 0,5/10Р 1000/5
ТШЛ-10 0,5/10Р 1500/5
ТШЛ-10 0,5/10Р 2000/5
ТШЛ-10 0,5/10Р 3000/5
ТШЛ-10 0,5/10Р 4000/5
ТШЛ-10 0,5/10Р 5000/5
ТШЛ-10 0,5S/10Р 1000/5
ТШЛ-10 0,5S/10Р 1500/5
ТШЛ-10 0,5S/10Р 2000/5
ТШЛ-10 0,5S/10Р 3000/5
ТШЛ-10 0,5S/10Р 4000/5
ТШЛ-10 0,5S/10Р 5000/5
ТШЛ-10 0,2S/10Р 1000/5
ТШЛ-10 0,2S/10Р 1500/5
ТШЛ-10 0,2S/10Р 2000/5
ТШЛ-10 0,2S/10Р 3000/5
ТШЛ-10 0,2S/10Р 4000/5
ТШЛ-10 0,2S/10Р 5000/5
ТШЛ-10 0,2/10Р 1000/5
ТШЛ-10 0,2/10Р 1500/5
ТШЛ-10 0,2/10Р 2000/5
ТШЛ-10 0,2/10Р 3000/5
ТШЛ-10 0,2/10Р 4000/5
ТШЛ-10 0,2/10Р 5000/5
