Трансформатор тока ТШН 0,66 предназначен для передачи сигнала измерительной информации измерительным приборам, в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66кВ включительно.
| Характеристики | Значения | ||||||
| Номинальное напряжение, кВ | 0,66 | ||||||
| Номинальный первичный ток, А | 300 | 400 | 600 | 800 | 1000 | 1500 | 2000 |
| Номинальный вторичный ток, А | 5 | ||||||
| Номинальная частота, Гц | 50 (60) | ||||||
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2= 0,8, ВּА | 5 | 10 | |||||
| Номинальный коэффициент безопасности приборов, КБном | 8 | 9 | 8 | 4 | 5 | 6 | 7 |
| Класс точности | 0,5; 0,5S | ||||||
| Испытательное напряжение изоляции вторичной обмотки, кВ | 3,3 | ||||||
Трансформатор тока ТШН-0,66 рассчитан для эксплуатации в районах с умеренным и тропическим климатом (климатическое исполнение «У» и «Т»), для работы в закрытых помещениях с естественной вентиляцией (категория размещения «3»).
При этом:
высота над уровнем моря не более1000 м;
температура окружающего воздуха от -45 ˚С до +65 ˚С;
окружающая среда невзрывоопасная, атмосфера промышленная;
рабочее положение в пространстве — любое.

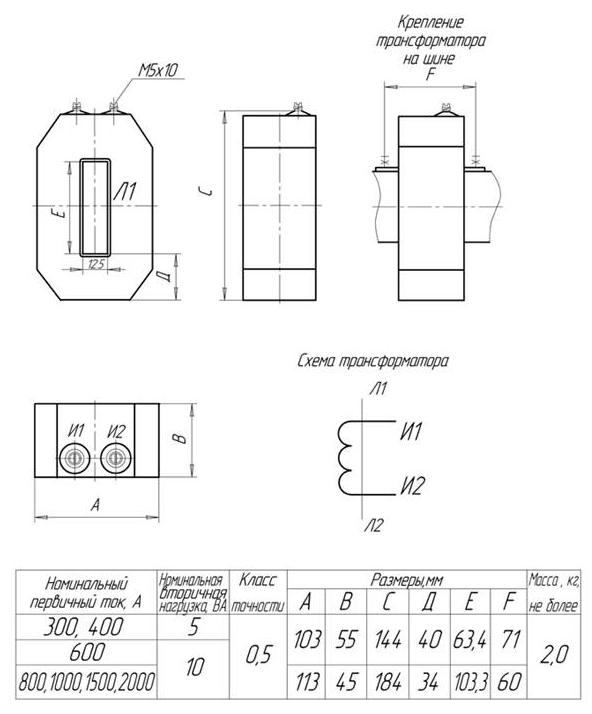

Трансформатор тока ТШН-0,66 по принципу конструкции является шинным на ленточном магнитопроводе. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора.
Трансформатор ТШН-0,66 выпускается в навесном исполнении. Трансформатор должен крепиться на шине с помощью винтов и планки.
Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2. Выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2.
Обозначения первичной и вторичной обмоток находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений.
