Назначение автоматического выключателя ВА51-35
Выключатели предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 690 В и постоянного тока (п/т) до 440В с рабочими токами до 400 А для нечастых оперативных включений и отключений линий (до трех в час) и (автома- тические выключатели) для защиты их от перегрузок и коротких замыканий.
Выключатели изготавливаются климатического исполнения УХЛ и категории разме- щения 3 по ГОСТ 15150.
Выключатели изготавливаются по ТУ3422-047-05758109-2011 и соответствуют ГОСТ Р 50030.2 (МЭК 60947-2).
| степень защиты | IP20 |
| крепление | болт |
| сечение присоединяемого провода | 16...70 мм |
| число полюсов | 2 или 3 |
| номинальный ток (А) | 250 |
| уставки номин. токов тепл. расцепителя (А) | 80*, 100, 125, 160, 200, 250, 320, 400 |
|
уставки эл-магн.расцепителя на переменном токе на постоянном токе |
12Iнр 6; 8; 10Iнр (по заказу) |
|
номин. напр. выкл. (В) переменного тока постоянного тока |
380/660 220/440 |
|
предельная коммутац. способность при 380В при 660В |
18кА 12кА |
|
дополн. сборочные единицы и принадлежн.: |
свободные контакты, независимый расцепитель, нулевой расцепитель напряжения, минимальный расцепитель напряжения, вспомогательный контакт сигнализации, ручной дистанционный привод. |
|
электромагнитный привод (В) переменного напряжения постоянного напряжения |
110, 127, 220, 240, 380, 400, 415, 550, 660 110, 220 |
|

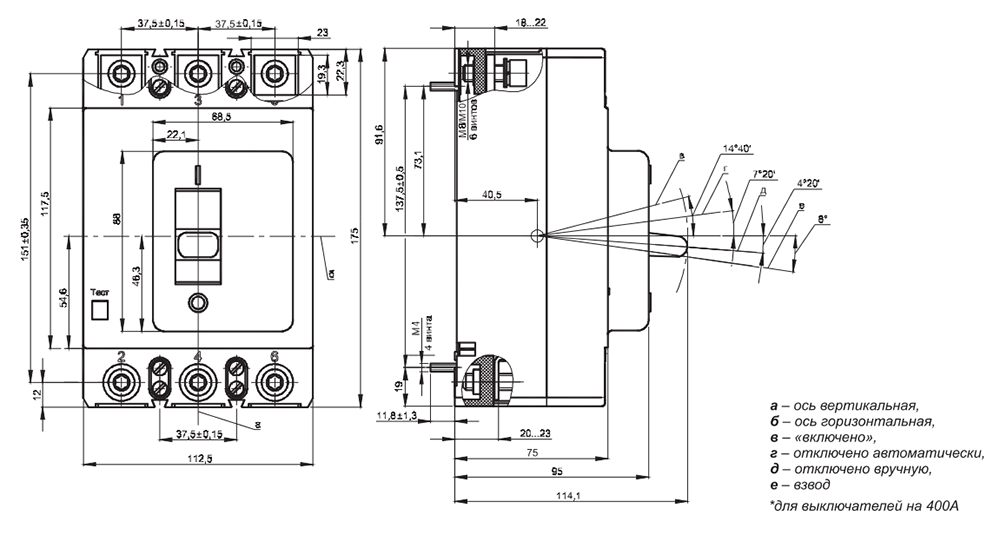

габаритные размеры ВА51-35 стационарный с ручным приводом стационарный ручной с дистанционным приводом выдвижной с ручным дистанционным приводом стационарный с электроприводом |
125х175х94,5 150х240х150 150х240х300 112,5х175х94,5
|
