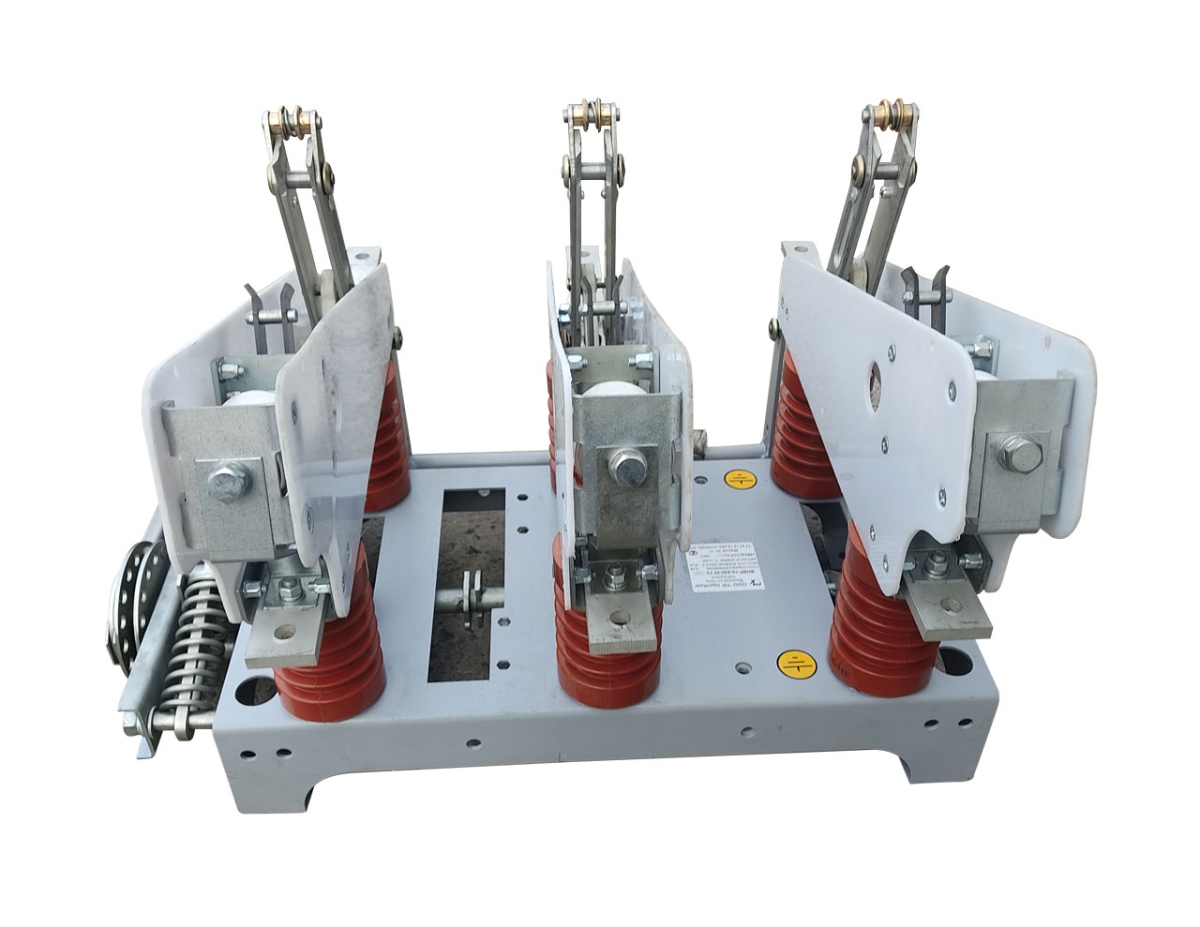

Выключатель нагрузки вакуумный разъединяющий типа ВНВР-10/630-20У2 создающий видимы разрыв,
трехполюсный, со встроенным пружинным приводом, с ручным взводом, со встроенными ножами заземления (заземлителями),
предназначен для включения или отключения под нагрузкой участков цепи переменного трехфазного тока, частотой 50Гц, с номинальным напряжением 10кВ с изолированной или заземленной нейтралью.
Тип эксплуатационного назначения - 1Б по ГОСТ 17717.
Выключатели устанавливаются в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и шкафах комплектных трансформаторных подстанций.
Категория размещения по ГОСТ 15150.
Высота над уровнем моря до 1000м.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров.
Структура обозначения:
ВНВР-10/630-20 У2 Х, ХХ ЩК
- ВНВР выключатель нагрузки вакуумный разъединяющий ;
- 10 номинальное напряжение, кВ;
- 630 номинальный ток, А;
- 20 номинальное значение периодической составляющей сквозного тока короткого замыкания, кА;
- У2 климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89;
- 130 заземляющие ножи снизу;
- 230 заземляющие ножи сверху;
- 330 заземляющие ножи снизу и сверху;
- п ПТ1.1; ПТ1.2; ПТ1.3; со встроенными контактами для патронов (Патроны в комплект не входят)
- мф200 мм межполюсное расстояние;
- ЩК торговая марка производителя;
По умолчанию расположение привода главных ножей и заземляющих расположен справа;
Гарантийный срок эксплуатации – три года со дня ввода в эксплуатацию.
