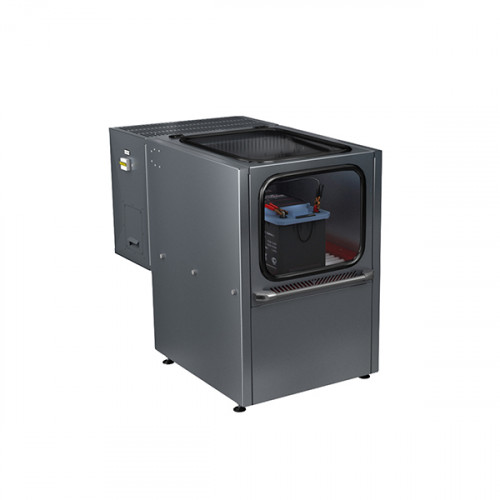

Зарядно-разрядный шкаф серии Светоч-Авиа предназначен для заряда, разряда и проведения контрольно-тренировочных циклов (КТЦ) всех типов кислотных или щелочных авиационных, аэродромных или самолетных аккумуляторов, а также для восстановления (десульфатации) кислотных аккумуляторных батарей (АКБ) номинальным напряжением от 1,2 В до 30 В и емкостью до 1000 А/час, полностью в автоматическом режиме.
В зависимости от исполнения, изделие подходит для заряда или разряда всех типов авиационных, аэродромных, самолетных аккумуляторных батарей номинальным напряжением до 24 В.
|
Дискретность изменения выходного напряжения, В |
0,1 |
|
Дискретность изменения выходного тока, А |
0,1 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP20 |
|
Напряжение питания, В/Гц |
380/50 (110/60) |
|
Габаритные размеры, мм |
(смотрите вкладку чертежи) |
|
Габариты ячейки под АКБ, мм |
244x540 |
|
Цвет изделия |
темно-серый * |
* Возможен выбор цвета по индивидуальному заказу
Индивидуальные характеристики шкафов, в зависимости от исполнения
|
Наименование изделия |
Количество независимых каналов, шт |
Максимальный выходной ток заряда, А |
Максимальное выходное напряжение, В |
Максимальный выходной ток разряда, А |
|---|---|---|---|---|
|
Светоч-Авиа-01.100А.40В.R100A(2800Вт) |
1 |
100 |
40 |
100 |
|
Светоч-Авиа-02.100А.40В.R100A(2800Вт) |
2 |
100 |
40 |
100 |
|
Светоч-Авиа-03.100А.40В.R100A(2800Вт) |
3 |
100 |
40 |
100 |
|
Светоч-Авиа-04.100А.40В.R100A(2800Вт) |
4 |
100 |
40 |
100 |
|
Светоч-Авиа-05.100А.40В.R100A(2800Вт) |
5 |
100 |
40 |
100 |
|
Светоч-Авиа-06.100А.40В.R100A(2800Вт) |
6 |
100 |
40 |
100 |
Шкафы серии Светоч-Авиа специально предназначены для обслуживания всех типов авиационных аккумуляторных батарей. Изделие обеспечивает возможность заряда или разряда авиационных аккумуляторов током до 50А.
Для удобной работы с авиационными аккумуляторами, внутри шкафа установлена подсветка (Рисунок 2). Для эффективного выведения тепла, металлический короб, в который устанавливаются зарядно-разрядные модули оснащен дополнительными вентиляционными отверстиями, расположенными в верху изделия (Рисунок 3).
(Рисунок 2). Подсветка рабочего места на зарядно-разрядном шкафу серии Светоч-Авиа
(Рисунок 3). Вентиляционные отверстия на зарядно-разрядном шкафу серии Светоч-Авиа

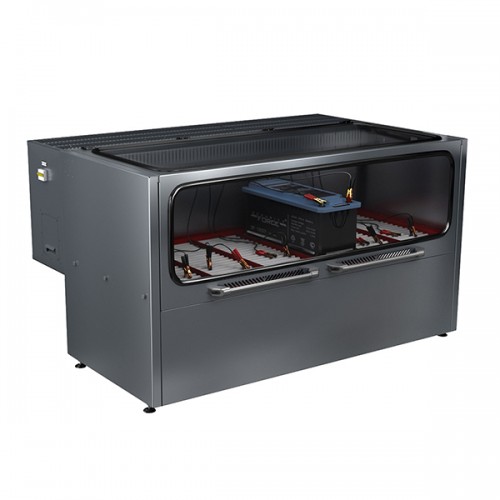

Линейка зарядно-разрядных шкафов серии Светоч-Авиа рассчитана на одновременное обслуживание независимо друг от друга от 1 до 6-ти авиационных аккумуляторных батарей. Изделие покрыто кислотостойкой краской и имеет выдвижной поддон для удаления электролита выделяемого во время обслуживания аккумуляторов (Рисунок 4). Каждый зарядный канал изделия оснащен системами точного измерения напряжения аккумулятора (Рисунок 5).
(Рисунок 4). Выдвижной поддон для сбора электролита
(Рисунок 5). Система точного измерения напряжения установленная на каждый канал
Помимо стандартных алгоритмов заряда авиационных батарей Светоч-А включает усовершенствованные алгоритмы заряда, обеспечивающие более качественный заряд щелочных и кислотных АКБ и практически исключающих кипение электролита в процессе заряда.
Имеются алгоритмы усиленного заряда, глубокого заряда, контрольного и рабочего заряда, контрольного разряда, контрольно-тренировочного цикла для щелочных и кислотных батарей в соответствии с технологическими картами на их обслуживание.
Зарядно-разрядное устройство имеет высокий уровень защит и диагностик, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:
- защита от неправильного подключения АКБ с выдачей пользователю соответствующего сообщения;
- предварительная диагностика и определение возможности запуска устройства;
- защита от перегрева;
- защита от скачков напряжения питающей сети;
- диагностика наличия подключенной АКБ;
- диагностика качества подключения АКБ;
- защита от перегрузок по току;
- защита от превышения выходного напряжения.
Для получения зарядного тока в данном устройстве используется современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия.
Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.
Высокое качество стабилизации выходных параметров позволяет зарядным устройствам «Светоч» работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1В). Это позволяет заряжать полностью разряженные (до 0В) аккумуляторные батареи. Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.
