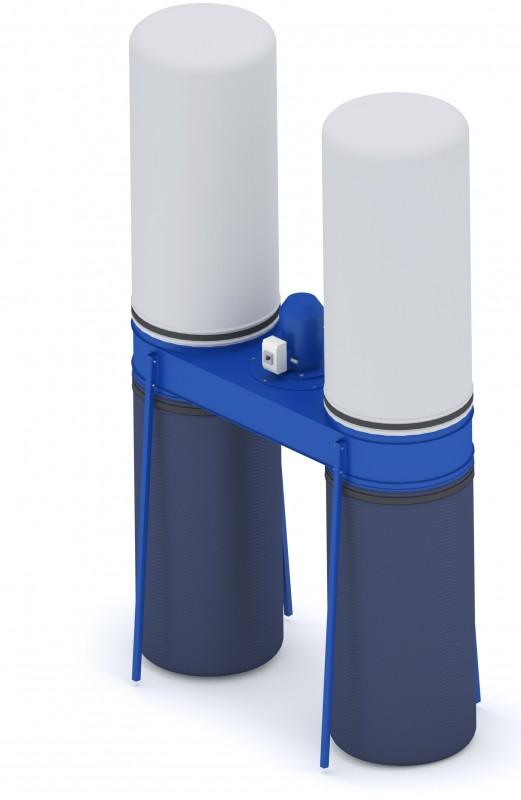

Рециркуляционные пылеулавливающие аппараты ПУА-М предназначены для отсоса и очистки воздуха от сухой, неслипающейся крупнодисперсной пыли и стружки. Аппарат состоит из корпуса, малошумного пылевого вентилятора с профилированными лопатками, пылесборного мешка и фильтровальной ступени.


Технические характеристики
Модель ПФЦ-1250 ПФЦ-1500 ПФЦ-2000 ПФЦ-3000 ПФЦ-4000 ПФЦ-5000 ПФЦ-8000 ПФЦ-8000КРК
Производительность, м³/ч 1250 1500 2000 3000 4000 5000 8000 8000
Установленная мощность эл.дв., кВт 0,75 1,1 1,5 3 4 5,5 11 11
Установленная мощность эл.дв. с преобразователем частоты, кВт 1,1 1,5 2,2 4 5,5 7,5 11/15 11/15
Количество отсосов, шт. Max 2 3 4 4 4 4 4 4
Объем пылесборника, м³ 0,3 0,3 0,3 2х0,3 2х0,3 2х0,3 2х0,9 2х0,9
Мощность электродвигателя системы регенерации, Вт 60 60 60 60х2 60х2 60х2 60х2 60х2
Рабочее давление воздуха в системе регенерации, атм - - - - - - - 6
Расход сжатого воздуха, л/мин при остановке каждые 2 часа - - - - - - - 11,5
Объем ресивера - - - - - - - 230
Вес ПФЦ, кг 83 86 91 153 163 177 366 422
Уровень шума, дБА 74 75 78 79 82 84 86 86

Габаритные и присоединительные размеры пылеулавливающих агрегатов

1. Корпус аппарата в сборе с вентилятором

2. Стойка

3. Основание

4. Входной патрубок

5. Пылесборный мешок

6. Фильтровальная кассета

7. Электродвигатель с вентилятором

8. Автоматический выключатель

9. Блок управления

10. Система регенерации с электроприводом

11. Пылесборник (мягкий контейнер)

12. Ручная регенерация

13. Ресивер

14. Система регенерации струйной продувкой



Схема ПФЦ(пылеулавливающие агрегаты)

Модель Н Н* h d A B c l
ПФЦ-1250 2430 2580 1305 140 1300 890 255 -
ПФЦ-1500 2450 2600 1305 160 1300 890 255 -
ПФЦ-2000 2500 2650 1310 180 1300 890 255 -
ПФЦ-3000 2460 2610 1260 225 1980 835 - -
ПФЦ-4000 2520 2670 1260 250 1980 835 - -
ПФЦ-5000 2580 2730 1260 280 1980 835 - -
ПФЦ-8000КР 2970 3120 2190 355 2470 1060 - -
ПФЦ-8000 КРК 2970 3370 2190 355 2470 1060 - 2120





В качестве фильтровального элемента на аппарат устанавливается фильтровальный рукав из иглопробивного, каландрированного материала на основе полиэфирных волокон.
Аппараты ПУА-М применяются для очистки воздуха от крупнодисперсной пыли на деревообрабатывающих и мебельных производствах. Для станков с невысокой производительностью и с небольшим объемом отходов.
Имеют небольшую фильтрующую поверхность, и, вследствие этого, низкую пылеемкость. Аппараты ПУА-М рекомендуется устанавливать не далее 3 м. от станка вследствие невысокого напора вентилятора.
Достоинствами аппаратов ПУА-М являются: низкая стоимость, простота монтажа и эксплуатации, небольшие транспортные габариты.
В комплекте с аппаратами могут быть поставлены воздуховоды, переходы и коллекторы на несколько входов.
