Силовой трансформатор ОЛС-1,25/6 У2

Получить консультацию по товару:
Бесплатная
доставка
Монтаж
оборудования
Сервис

Марка ОЛС
Напряжение 6кВ
Тип Силовые трансформаторы


Характеристики Значения
ОЛС-0,63/6 ОЛС-0,63/10 ОЛС-1,25/6 ОЛС-1,25/10
Класс напряжения, кВ 6 10 6 10
Наибольшее рабочее напряжение, кВ 7,2 12 7,2 12
Номинальное напряжение первичной обмотки, кВ 6,3; 6,6 10,5; 11 6,3; 6,6 10,5; 11

Номинальное напряжение вторичной обмотки*, В:

- а1 – х

- а2 – х

- а3 – х

- а4 – х



100

209

220

231

Номинальная мощность для номинальных напряжений 100 и 220 В, ВЧА

630

1250

Предельная мощность на ответвлении 220 В в течении 10 мин, В·А 2000
Схема и группа соединения обмоток 1/1-0

Номинальная частота тока, Гц

50 или 60

Испытательное напряжение, кВ:

- одноминутное промышленной частоты

- грозового импульса полного

- грозового импульса срезанного



32

60

70



42

75

90



32

60

70



42

75

90

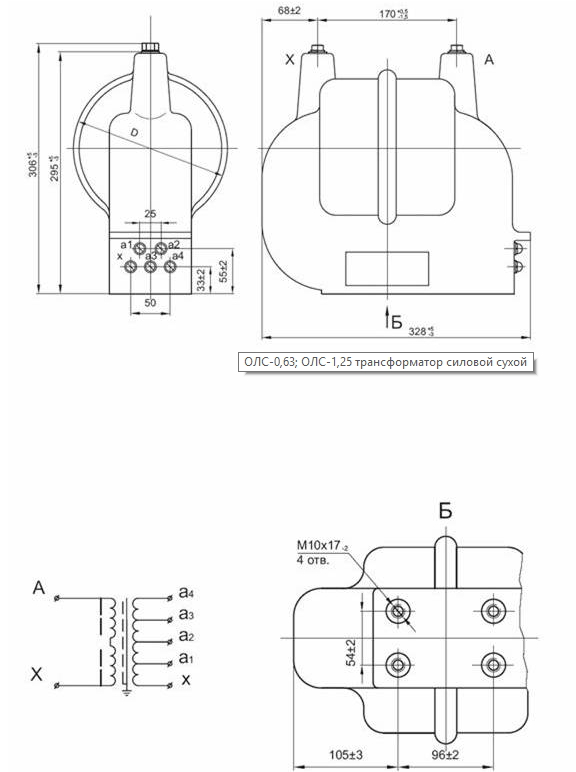

D, мм

188 ± 3

212 ± 3

Масса, кг

26,5 ± 1,5

28,5 ± 1,5

30 ± 1,5



Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц.

Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки.

Рабочее значение температуры воздуха при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2".

Рабочее положение - любое.
