Марка ОЛС
Напряжение 10кВ
Тип Силовые трансформаторы
| Характеристики | Значения | |||
| ОЛСП - 0,63/6 | ОЛСП - 0,63/10 | ОЛСП - 1,25/6 | ОЛСП - 1,25/10 | |
| Класс напряжения, кВ | 6 | 10 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 6,3; 6,6 | 10,5; 11 | 6,3; 6,6 | 10,5; 11 |
|
Номинальное напряжение вторичной обмотки*, В: - а1 – х - а2 – х - а3 – х - а4 – х |
100 209 220 231 |
|||
| Номинальная мощность для номинальных напряжений 100 и 220 В, В·А | 630 | 1250 | ||
| Схема и группа соединения обмоток | 1/1-0 | |||
| Номинальная частота тока, Гц | 50 или 60 | |||
|
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного - грозового импульса срезанного |
32 60 70 |
42 75 90 |
32 60 70 |
42 75 90 |
| Сопротивление резистора в составе предохранительного защитного устройства, Ом | 18 | 36/18 | 6 | 13 |
| Номинальная мощность резистора, Вт | 0,25 | 0,25/0,125 | 0,25 | |

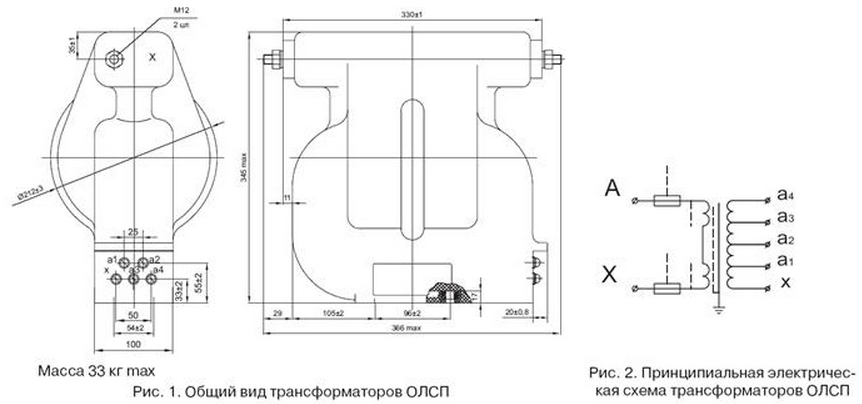

| Масса, кг | 33 max | |||
Трансформатор «ОЛСП» предназначен для установки в комплектные распределительные устройства (КРУ), токопроводы и служит для питания цепей измерения, защиты автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц. Трансформаторы ОЛСП изготавливаются в климатическом исполнении «У» или «Т» категории размещения «2» по ГОСТ 15150.
Рабочее положение - любое.
