Марка ОЛСП
Напряжение 6кВ
Тип Силовые трансформаторы
|
арактеристики |
Значения |
|||
|
ОЛСП - 0,63/6 |
ОЛСП - 0,63/10 |
ОЛСП - 1,25/6 |
ОЛСП - 1,25/10 |
|
|
Класс напряжения, кВ |
6 |
10 |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6,3; 6,6 |
10,5; 11 |
6,3; 6,6 |
10,5; 11 |
|
Номинальное напряжение вторичной обмотки*, В: - а1 – х - а2 – х - а3 – х - а4 – х |
100 |
|||
|
Номинальная мощность для номинальных напряжений 100 и 220 В, В·А |
630 |
1250 |
||
|
Схема и группа соединения обмоток |
1/1-0 |
|||
|
Номинальная частота тока, Гц |
50 или 60 |
|||
|
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного - грозового импульса срезанного |
32 |
42 |
32 |
42 |
|
Сопротивление резистора в составе предохранительного защитного устройства, Ом |
18 |
36/18 |
6 |
13 |
|
Номинальная мощность резистора, Вт |
0,25 |
0,25/0,125 |
0,25 |
|
|
Масса, кг |
33 max |
|||

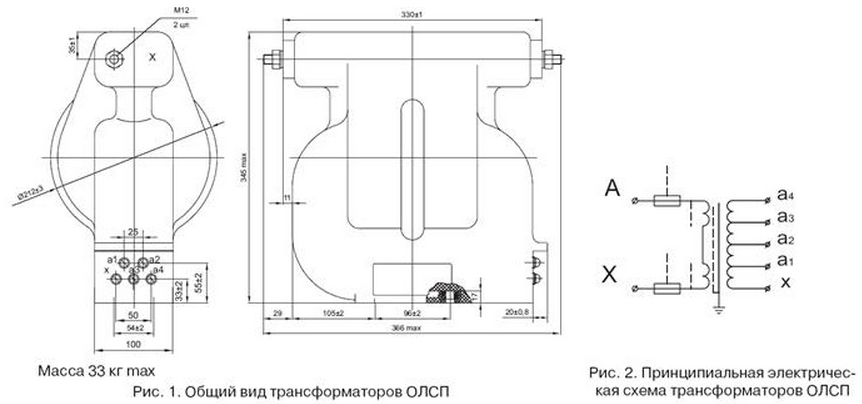

Трансформатор «ОЛСП» предназначен для установки в комплектные распределительные устройства (КРУ), токопроводы и служит для питания цепей измерения, защиты автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц. Трансформаторы ОЛСП изготавливаются в климатическом исполнении «У» или «Т» категории размещения «2» по ГОСТ 15150.
Рабочее положение - любое.
