Трансформаторы ТОЛК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки первичной цепи.
Трансформаторы ТОЛК-10-2 предназначены для передачи сигнала измерительной информации приборам измерения.

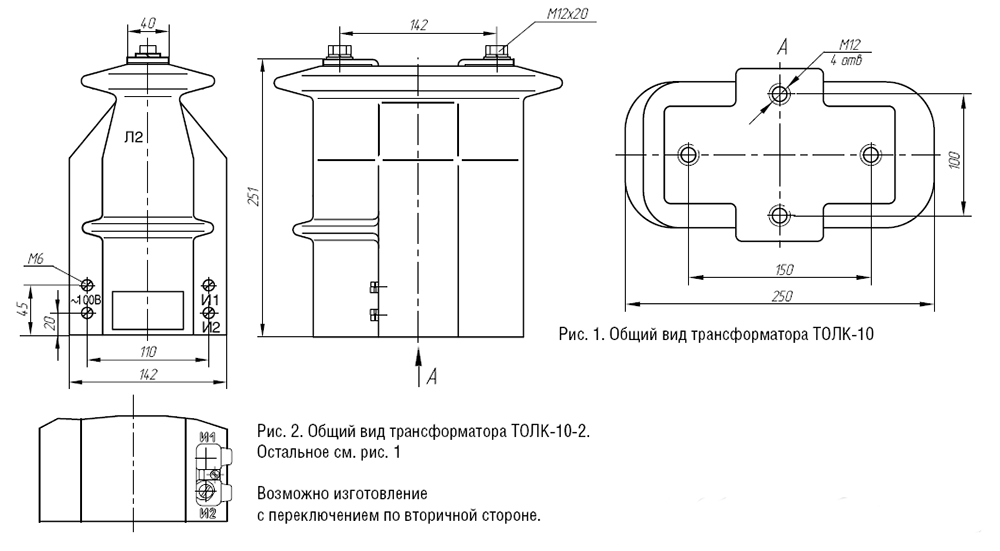

| Наименование параметра | Норма | |
| ТОЛК-10 | ТОЛК-10-2 | |
| Номинальное напряжение, кВ | 10, 11* | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота переменного тока, Гц | 50 или 60* | |
| Номинальный вторичный ток, А | 5 | |
| Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 | |
| Класс точности вторичной обмотки | 1; 5Р; 10Р | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальная вторичная нагрузка, В·А | 3; 5; 10; 15; 20; (30) | 3; 5; (10); 15; 20; 30 |
| Номинальная предельная кратность вторичной обмотки для защиты при номинальной нагрузке 15 ВА при номинальной нагрузке 30 ВА |
8 5,5 |
- - |
| Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:** 0,2S; 0,2; 0,5S 0,5 |
- - |
10 16 |
| Номинальное напряжение питания дополнительной обмотки, В | 100±20 | - |
| Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
1,28 1,92 3,2 3,84 5,76 8,32 8,96 12,8 15,36 22,4 35,2 38,4 |
|
| Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
3,2 4,8 8,1 9,7 14,7 21,2 22,8 32,6 39 57 89 98 |
|
| Одноминутное испытательное напряжение промышленной частоты, кВ | 32 | 42 |
| Масса, кг | 12+/-1 | |
Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы ТОЛК-10-2 также применяются в комплектных распределителных устройствах.<!--break-->
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
рабочее положение - любое.
Трансформаторы ТОЛК-10-2 могут изготавливаться в климатическом исполнении "У", категории размещения 2.
Номинальное напряжение, кВ 10, 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60*
Номинальный вторичный ток, А 5
Номинальный первичный ток, А 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки 1; 5Р; 10Р 0,2S; 0,2; 0,5S; 0,5
Номинальная вторичная нагрузка, В·А 3; 5; 10; 15; 20; (30) 3; 5; (10); 15; 20; 30
Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузке 15 ВА 8
при номинальной нагрузке 30 ВА 5,5
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S 10
0,5 16
Перечень:
ТОЛК-10-2 0,5 10/5
ТОЛК-10-2 0,5 15/5
ТОЛК-10-2 0,5 20/5
ТОЛК-10-2 0,5 30/5
ТОЛК-10-2 0,5 40/5
ТОЛК-10-2 0,5 50/5
ТОЛК-10-2 0,5 75/5
ТОЛК-10-2 0,5 100/5
ТОЛК-10-2 0,5 80/5
ТОЛК-10-2 0,5 150/5
ТОЛК-10-2 0,5 200/5
ТОЛК-10-2 0,5 300/5
ТОЛК-10-2 0,5 400/5
ТОЛК-10-2 0,5 600/5
