Трансформаторы ТОЛК-6 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
| Наименование параметра | Значение | |
| ТОЛК-6 | ТОЛК-6-I | |
| Номинальное напряжение, кВ | 6 | |
| Наибольшее рабочее напряжение, кВ | 7,2 | |
| Номинальная частота переменного тока, Гц | 50, 60* | |
| Номинальный вторичный ток, А | 5 | |
| Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 | |
| Класс точности вторичной обмотки | 1; 5Р; 10Р | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальная вторичная нагрузка, ВА | 3; 5; 10; 15; 20; (30) | 3; 5; (10); 15; 20; 30 |
| Номинальная предельная кратность вторичной обмотки для защиты при номинальной нагрузки 15ВА при номинальной нагрузки 30ВА |
8 |
- |
| Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:** 0,2S; 0,2; 0,5S 0,5 |
- |
10 |
| Номинальное напряжение питания дополнительной обмотки, В | 100±20 | - |
| Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
1,28 |
|
| Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
3,2 |
|
| Одноминутное испытательное напряжение промышленной частоты, кВ | 21 | 32 |
| Масса, кг | 10,5+/-1 | |

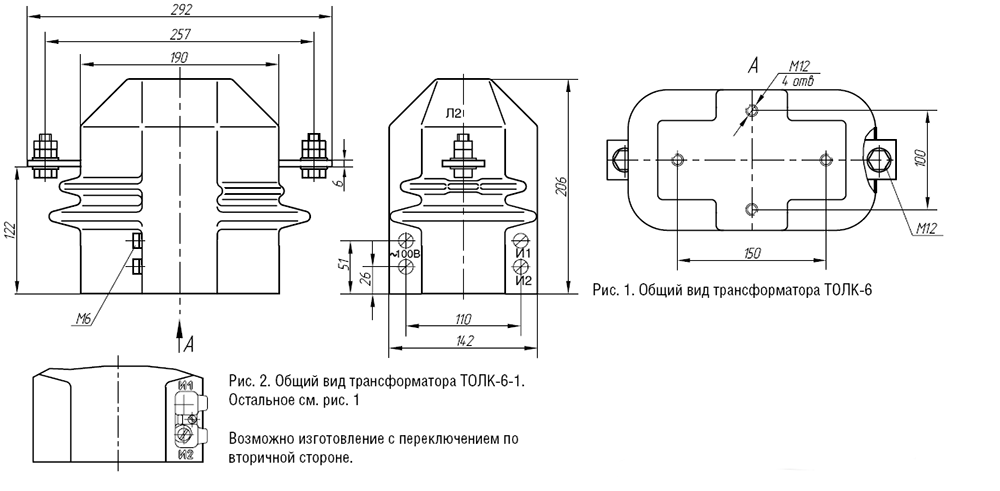

Трансформаторы ТОЛК-6-I предназначены для передачи сигнала измерительной информации приборам измерения.
Трансформаторы предназначены для установки в высоковольтные рудничные комплектные распределительные устройства (КРУ) в сетях на напряжение до 6 кВ угольных и сланцевых шахт, опасных по газу и пыли.
Трансформтаоры ТОЛК-6-I также применяются в комплектных распределительных устройствах.<!--break-->
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
рабочее положение - любое.
Трансформаторы ТОЛК-6-I могут изготавливаться в климатическом исполнении "У", категории размещения 2.
Номинальное напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальная частота переменного тока, Гц 50, 60*
Номинальный вторичный ток, А 5
Номинальный первичный ток, А 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки 1; 5Р; 10Р 0,2S; 0,2; 0,5S; 0,5
Номинальная вторичная нагрузка, ВА 3; 5; 10; 15; 20; (30) 3; 5; (10); 15; 20; 30
Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузки 15ВА 8
при номинальной нагрузки 30ВА 5,5
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S 10
0,5 16
Перечень:
ТОЛК-6-1 0,5 10/5
ТОЛК-6-1 0,5 15/5
ТОЛК-6-1 0,5 20/5
ТОЛК-6-1 0,5 30/5
ТОЛК-6-1 0,5 40/5
ТОЛК-6-1 0,5 50/5
ТОЛК-6-1 0,5 75/5
ТОЛК-6-1 0,5 100/5
ТОЛК-6-1 0,5 150/5
ТОЛК-6-1 0,5 200/5
ТОЛК-6-1 0,5 300/5
ТОЛК-6-1 0,5 400/5
ТОЛК-6-1 0,5 600/5
