Марка ВНРп
Номинальный ток 400
Исполнение с рамой под предохранители, с ножом заземления
Напряжение 10
Климатическое исполнение УХЛ2
| Наименование параметра | Единица изм. | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 10 |
| Наибольшее рабочее напряжение | кВ | 12 |
| Номинальный ток | А | 400 |
| Наибольший ток (ток электродинамической стойкости) | кА | 25 |
| Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания | кА | 20 |
| Среднеквадратичное значение тока за время его протекания (ток термической стойкости) | кА | 10 |
| Время протекания тока (время короткого замыкания) | с | 1 |
| Масса с заземляющими ножами (с заземляющими ножами и предохранителями), не более | кг | 60 (90) |
| Габаритные размеры ВНР-10/400-10зУ3 (габаритные размеры ВНР-10/400-10зпУ3), длина x ширина x высота | мм | 730х500х932 (1090х932х608) |
| Срок службы до списания | лет | 25 |
Современные выключатели ВНР могут считаться относительно простыми устройствами. Однако именно упрощенная конструкция делает выключатели столь эффективными и надежными в эксплуатации.

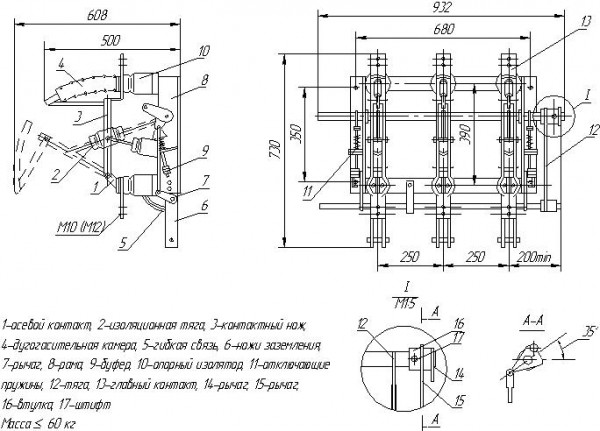

Выключатель нагрузки ВНР состоит из рамы с валом, которая служит основанием для шести изоляторов (по три с каждой стороны). На трех изоляторах находятся главные контакты и дугогасительные контакты. На трех других изоляторах располагаются специальные контактные ножи, дающие возможность замыкать и размыкать цепь.
Помимо этого, на раме располагаются рычаги, движение от которых через изоляционные тяги передается контактным ножам. По оба конца вала находятся отключательные пружины и буферы из резины. Все элементы конструкции выполняются из надежных материалов, защищенных от коррозии, что позволяет эксплуатировать выключатели ВНР в течение длительного времени.
