Марка НОЛ
Напряжение 6кВ
Тип Трансформаторы напряжения
| Наименование параметра | Норма | |
| Класс напряжения, кВ | 6 | |
| Наибольшее рабочее напряжение, кВ | 7,2 | |
| Номинальное напряжение первичной обмотки, В: | 6000 | |
| Номинальное напряжение вторичной обмотки, В х-а1 х-а2 |
100 127 |
100 220* |
| Номинальная мощность для ответвления х-а1 в классе точности 3, ВА | 250** | 30 |
| Номинальная мощность для ответвления х-а2 в классе точности 3, ВА | - | 220 |
| Предельная мощность, ВА | 500 | |
| Допускаемое отклонение коэффициента трансформации от номинального на ответвлении х-а2, %, не более | +/- 3 | |
| Падение напряжения при трехкратной перегрузке по отношению к предельной мощности на ответвлении х-а2, %, не более |
20 | - |
| Схема и группа соединения обмоток | 1/1-0 | |
| Номинальная частота, Гц | 50 или 60*** | |
| Испытательное одноминутное напряжение промышленной частоты, кВ | 21 | |
| Масса, кг | 16±1 | |
Трансформаторы предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц.
Трансформаторы предназначены для встраивания в комплектное распределительное устройство с выключателем ВС-6400.

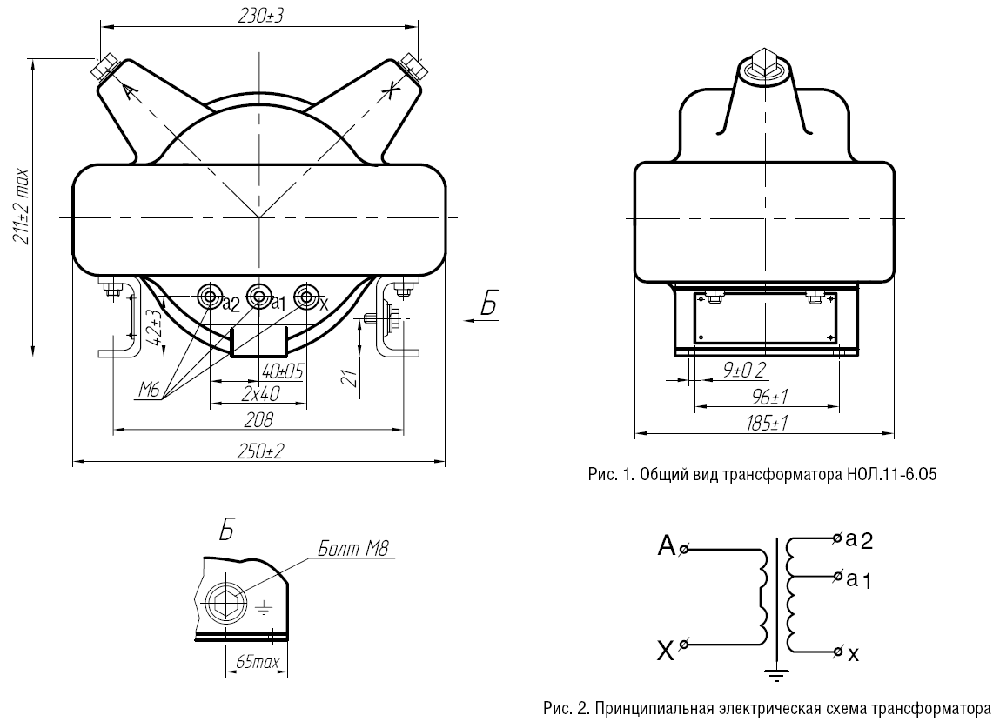

Условия эксплуатации НОЛ 11-6 О5,1
Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С;
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
рабочее положение - любое.
