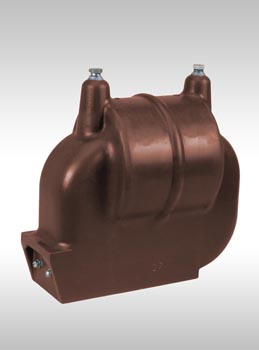

Трансформатор НОЛ.08-6 У2

Получить консультацию по товару:
Узнать цену
Бесплатная
доставка
Монтаж
оборудования
Сервис

Трансформатор НОЛ предназначен для установки в открытые распределительные устройства и служит для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.


Наименование параметра

Нормы для типов

НОЛ.08-3У2

НОЛ.08-6У2

НОЛ.08-10У2

Класс напряжения, кВ

3

6

10

Наибольшее рабочее напряжение, кВ

3,6

7,2

12

Номинальное напряжение первичной обмотки, В

3000
3300

6000
6300
6600
6900

10000
11000

Номинальное напряжение вторичной обмотки, В

100 или 110*

Номинальная частота, Гц

50 или 60**

Предельная мощность вне класса точности, ВА

150

400

630

Схема и группа соединения обмоток

1/1-0

Номинальная мощность, ВА в классе точности***:
0,2****
0,5
1,0
3,0

15
30
50
75

30
50
75
200

50
75
150
300

Предельная мощность вне класса точности, ВА

160

400

630

Испытательное напряжение, кВ:
одноминутное
промышленной частоты
грозового импульса полного
грозового импульса срезанного

24
40
50

32
60
70

42
75
90



Трансформаторы НОЛ изготавливаются в климатическом исполнении «УХЛ» и «Т» категории размещения «1» по ГОСТ 15150 и предназначены для эксплуатации при условиях:

  • - высота установки над уровнем моря не более1000 м;
  • - температура окружающего воздуха от -60°С до +50°С для исполнения «УХЛ1» и от -10°С до +55°С для исполнения «Т1»;
  • - окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • - рабочее положение - вертикальное.



Длина пути утечки - III по ГОСТ 9920.
