Марка НОЛ
Тип Трансформаторы напряжения
Трансформаторы предназначены для применения в судовых электроустановках переменного тока частоты 50 Гц для питания электротехнических измерительных приборов и защитных устройств, а также питания цепей автоматики, сигнализации и управления и являются комплектующими изделиями.
| Наименование параметров | Норма | |||
| НОЛ.12-0.38 | НОЛ.12-0.69 | НОЛ.12-6 | НОЛ.12-10 | |
| Класс напряжения, кВ | 0,66 | 6 | 10 | |
| Номинальное напряжение первичной обмотки, В | 380 | 690 | 6 300 | 10 500 |
| Номинальное напряжение вторичной обмотки, В | 127 | 100 и 127 | ||
| Номинальная частота, Гц | 50 | |||
| Класс точности | 1,0 | |||
| Номинальная мощность в классе точности, ВА | 30 | |||
| Предельная мощность вне класса точности, ВА | 80 | 125 | ||
| Погрешность по напряжению при предельной мощности, %, не более | 4 | |||
| Схемы и группы соединения обмоток | 1/1-0 | |||

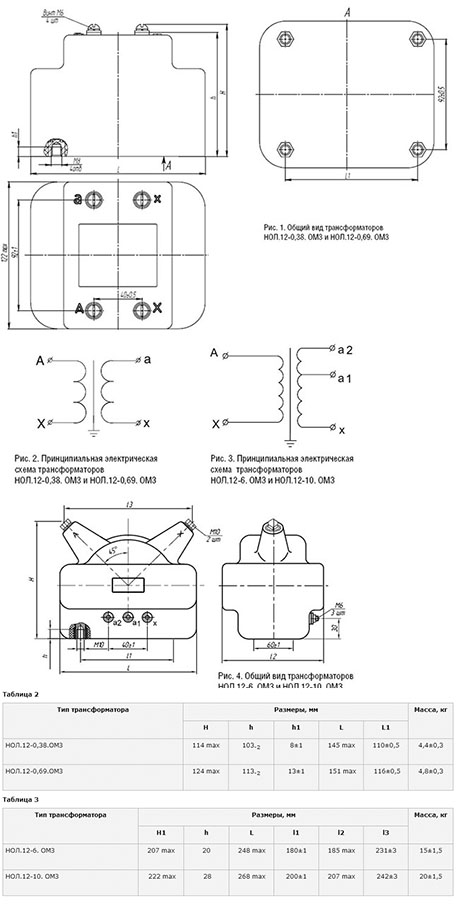

| Рисунок | 1 | 4 | ||
Класс напряжения, кВ 0,66 6 10
Номинальное напряжение первичной обмотки, В 380 690 6 300 10 500
Номинальное напряжение вторичной обмотки, В 127 100 и 127
Номинальная частота, Гц 50
Класс точности 1,0
Номинальная мощность в классе точности, ВА 30
Предельная мощность вне класса точности, ВА 80 125
Погрешность по напряжению при предельной мощности, %, не более 4
Схемы и группы соединения обмоток 1/1-0
