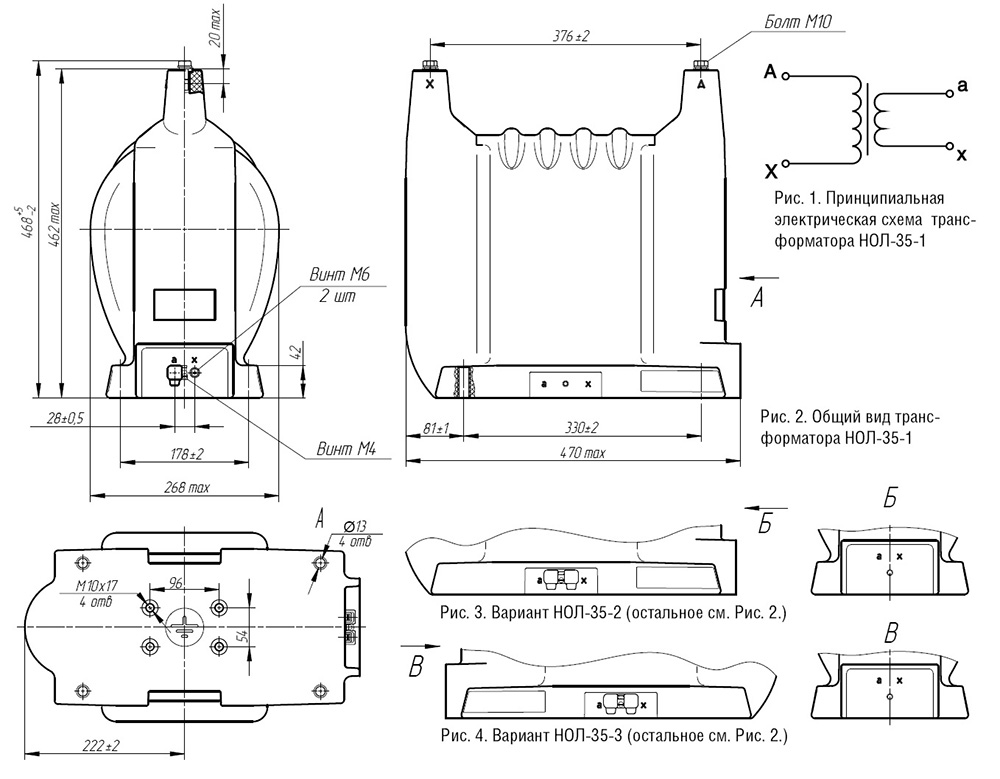

Трансформатор НОЛ-35 УХЛ2

Наименование параметра

Значение

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

42

Номинальное напряжение первичной обмотки, В

35000

Номинальное напряжение вторичной обмотки, В

100

Номинальная мощность* с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А:

в классе точности 0,2**
в классе точности 0,5
в классе точности 1,0
в классе точности 3,0

50
150
300
600

Предельная мощность вне класса точности, В·А

1000

Предельный допустимый длительный первичный ток, А

0,029

Схема и группа соединения обмоток>

1/1-0

Номинальная частота, Гц

50 или 60***

Масса, кг, макс

79

Примечание
* Нагрузки 50, 150, 300 В·А оговариваются при заказе.
*) Наибольшая возможная мощность для заданного класса точности.
**) Только для трансформаторов с номинальным вторичным напряжением вторичной обмотки 100В и одним классом точности.
***)Только для трансформаторов, предназначенных для поставок на экспорт.
Для комерческого учета электроэнергии трансформаторы изготавливаются с одним классом точности 0,2 или 0,5.
